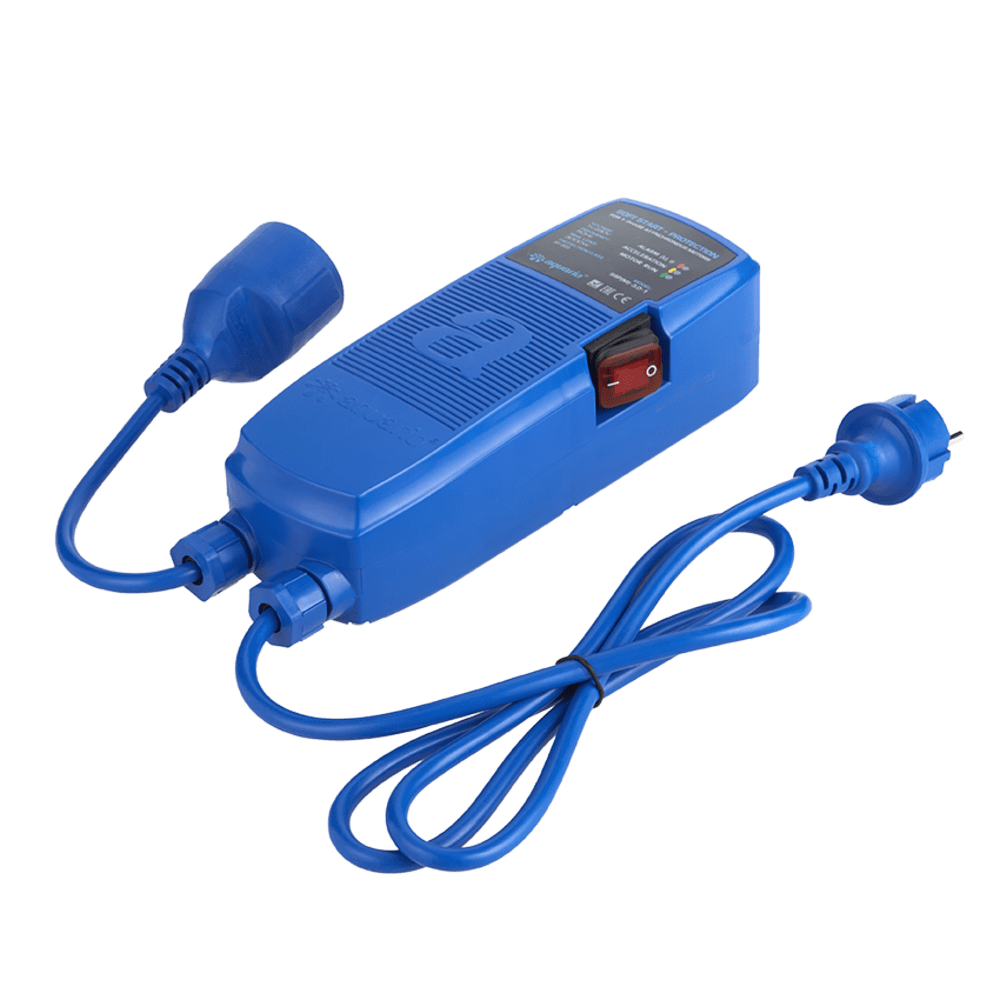

Устройство плавного пуска и защиты Aquario SSP(m)-3.0-1
Устройство предназначено для плавного запуска и разгона однофазных асинхронных двигателей с рабочим конденсатором и двумя обмотками. Применяется в водяных электронасосах, бытовых станках, воздушных компрессорах, приводах различных устройств и других механизмах.
Основные функции
-
Плавный запуск двигателя — снижает величину пускового тока, уменьшая просадку напряжения в сети.
-
Защита от ударных нагрузок — устраняет ударную нагрузку на вал, подшипники двигателя и соединённые с ним механизмы.
-
Продление срока службы двигателя — снижает износ изоляционных материалов обмоток, увеличивая ресурс двигателя.
-
Предотвращение гидроудара — при плавном запуске насосов исключается резкое повышение давления в трубопроводе.
-
Защита от перегрузок — контролирует ток и отключает двигатель при превышении заданных значений.
-
Защита от нестабильного напряжения — отключает двигатель при выходе напряжения сети за допустимые пределы (слишком низкое или слишком высокое).
Технические характеристики
-
Номинальное рабочее напряжение сети: 1×230 В, 50 Гц.
-
Рабочий ток электродвигателя: не более 13 А.
-
Мощность электродвигателя: не более 3000 Вт.
-
Время разгона до номинальной скорости: 3,5–4 секунды.
-
Уровень срабатывания защиты по низкому напряжению: 160 В.
-
Уровень срабатывания защиты по высокому напряжению: 260 В.
-
Уровни срабатывания защиты по току: 3 А, 5 А, 7 А, 9 А, 11 А, 13 А (можно выбрать подходящий режим).
-
Класс защиты: IP55 (защита от пыли и брызг воды).
-
Исполнение: невзрывозащищённое.
-
Габариты (Д×Ш×В): 300×90×80 мм.
-
Страна производства: Россия.
-
Гарантия: 18 месяцев.
Комплектация
-
устройство плавного пуска;
-
кабель 1,3 м с вилкой;
-
кабель 0,2 м с розеткой;
-
руководство по монтажу и эксплуатации.
Ограничения и условия эксплуатации
-
Максимальное количество пусков: 80 в час (при температуре окружающей среды 25 °C и токе нагрузки не более 12 А), с примерно равными интервалами между пусками.
-
Температура окружающей среды: от −5 °C до +45 °C.
-
Максимальная относительная влажность воздуха: 90 %.
-
Защита от влаги: не допускается попадание воды внутрь прибора.
-
Эксплуатация в агрессивных средах: запрещена.
Особенности работы и подключения
-
Устройство обеспечивает только плавный пуск — не выполняет плавный останов насоса.
-
Нет встроенного конденсатора — если насос оснащён выносным пусковым блоком, он остаётся в электрической схеме подключения.
-
Предусмотрена настройка уровня защиты по току под конкретный двигатель.
-
После срабатывания защиты устройство может автоматически перезапуститься, если параметры сети и нагрузки вернулись в норму.
