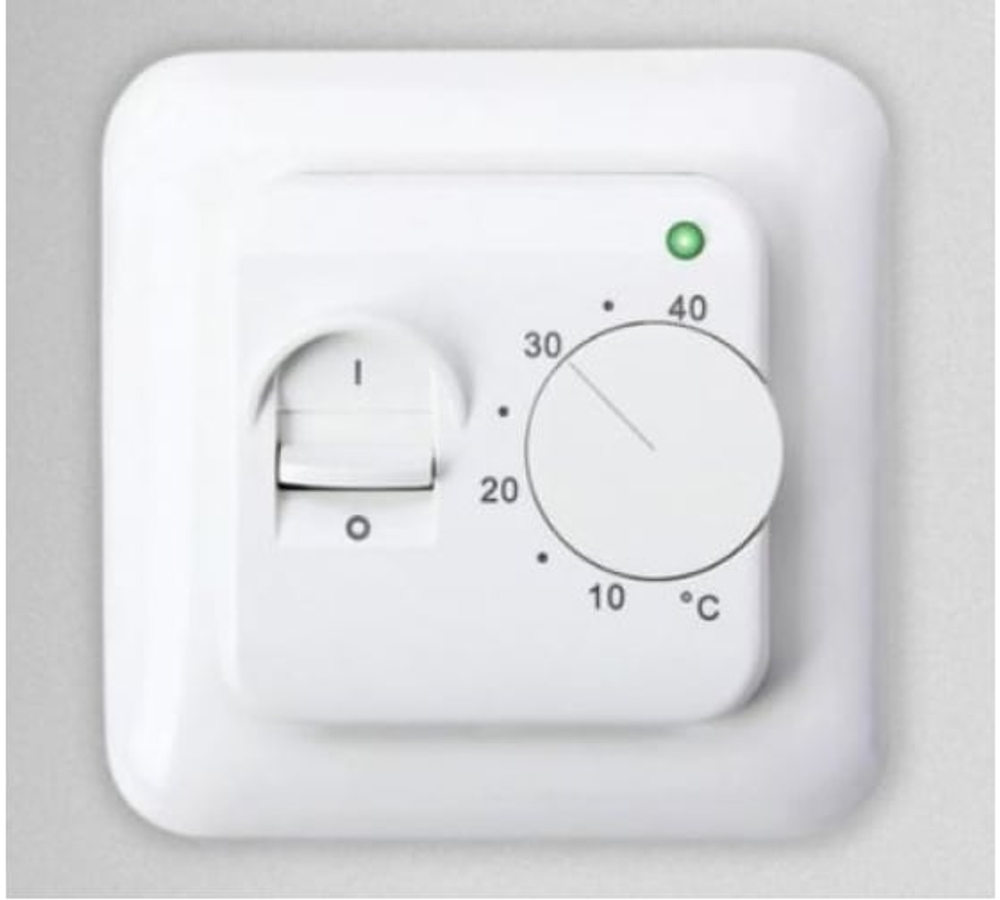

TEPLOCOM TSF-220/16A представляет собой прибор, устанавливаемый в обыкновённую внутреннюю электромонтажную коробку рядом с любой удобной розеткой. Высота установки — от 50 см. Если в доме есть дети - учитывайте это, однако имейте ввиду, что длина питающего провода от термоматов TEPLOCOM МНД и провода термодатчика составляет 2 метра. На лицевой панели TEPLOCOM TSF-220/16A есть градуированный диск управления (ручка) и сигнальный светодиод красного цвета, включающийся при подаче напряжения на тёплые полы, и мигающий в случае аварии термодатчика. Существующая мощность подключаемой нагрузки составляет 16 А, что позволяет подключать любые комплекты тёплых полов из линейки TEPLOCOM МНД.
Схема подключения изделия
Подготовка к установке
Перед установкой изделия и термодатчика необходимо выполнить следующие работы:
- подготовить отверстие в стене для установки монтажной коробки;
- подготовить в стене канал для подводящих проводов питания (от ближайшей розетки до места установки изделия);
- подготовить в стене канал для укладки силового шнура нагревательных элементов и трубки для термодатчика;
- так как диаметр трубки для термодатчика (как правило, идёт в комплекте с нагревательным элементом) больше, чем толщина нагревательных элементов, необходимо сделать в полу канал (штробу) глубиной 20 мм для укладки трубки.
Монтаж
После выполнения подготовительных работ произвести монтаж в следующей последовательности:
- подключить нагрузку к контактам 2 и 4, соблюдая фазировку;
- подключить датчик температуры к контактам 6 и 7;
- подключить провода, подводящие сетевое напряжение, к контактам 1 и 3, соблюдая фазировку (во время монтажа провода должны быть обесточены).
Установка термодатчика
Термодатчик устанавливается в пластмассовой трубке диаметром 12…16 мм. Трубку для термодатчика с одного конца необходимо плотно закрыть для предотвращения попадания внутрь посторонних предметов. Второй конец трубки должен заканчиваться у изделия. Закрытый конец трубки с термодатчиком устанавливается между линиями кабеля нагревательного элемента на равном расстоянии, на одном уровне с ними или немного выше. Трубку для термодатчика следует надёжно прикрепить к полу и к стене.
Особенности TEPLOCOM TSF-220/16A
- экономия электроэнергии при использовании тёплых полов;
- коммутация нагрузки с током потребления до 16 А;
- удобная регулировка температуры пола;
- поддержание заданной температуры пола;
- возможность включения и отключения электропитания;
- световая индикация состояния работы;
- установка ограничения максимальной и минимальной температуры;
- кнопка включения / отключения;
- светодиод для индикации состояния.
