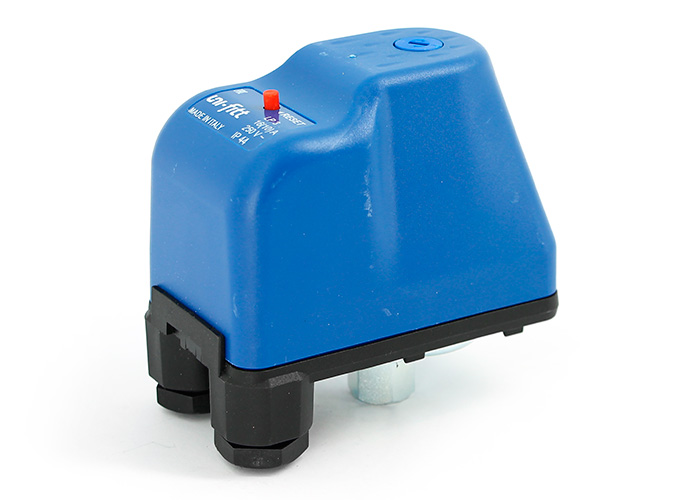

Реле минимального давления UNI-FITT LP3 (0,1–0,9 бар) — устройство для защиты электронасосов от работы в режиме «сухого хода» в системах водоснабжения. Автоматически отключает насос при падении давления ниже заданного уровня, предотвращая его поломку.
Основные характеристики
-
Диапазон настройки давления: 0,1–0,9 бар.
-
Заводская настройка:
-
давление включения — 0,1 бар;
-
давление выключения — 0,5 бар.
-
-
Номинальное напряжение: 220–250 В.
-
Максимальный коммутируемый ток: 16 А.
-
Присоединительный размер: 1/4" (внутренняя резьба).
-
Класс защиты: IP44 (защита от брызг и пыли).
-
Температура рабочей среды: от +1 до +40 °C.
-
Максимальное рабочее давление: 0,9 бар.
-
Вес: 0,37 кг.
-
Бренд: UNI-FITT.
-
Страна‑производитель: Италия.
-
Гарантия: 1 года.
-
Артикул: 270I0000.
Конструкция
-
Корпус: из прочного пластика — лёгкость и долговечность.
-
Мембрана: из эластичного материала (например, каучука NBR) — реагирует на изменения давления, устойчива к износу.
-
Пружинный механизм: с регулировочными гайками для точной настройки давления включения и выключения насоса.
-
Клеммная колодка: для подключения электропитания насоса и сети.
-
Присоединительный патрубок: накидная гайка с внутренней резьбой 1/4" — обеспечивает герметичное соединение с трубопроводом.
-
Защитная крышка: защищает внутренние элементы от влаги и загрязнений.
-
Винт крышки: для фиксации защитной крышки.
-
Клемма заземления: для обеспечения электробезопасности.
Принцип работы
-
В нормальном режиме насос работает, пока давление в системе выше настроенного минимального значения.
-
При падении давления ниже установленного минимума (Рмин) мембрана перестаёт оказывать достаточное усилие на пружинный механизм.
-
Пружина срабатывает, контакты размыкаются — насос отключается.
-
Когда давление в системе восстанавливается выше минимального уровня, контакты замыкаются — насос снова готов к работе.
-
Для повторного запуска насоса может потребоваться ручное вмешательство (в зависимости от модели и схемы подключения).
Область применения
-
системы водоснабжения частных домов и дач;
-
насосные станции с поверхностными и скважинными насосами;
-
системы полива и орошения;
-
коммерческие объекты с автономным водоснабжением;
-
любые системы, где есть риск работы насоса без воды.
