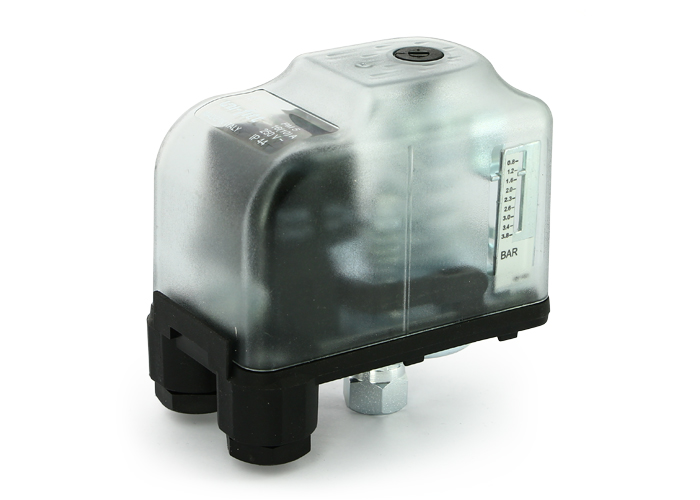

Реле давления PM6 G14SG INOX Italtecnica (нерж.) с нак. гайкой и градуированной шкалой(1,5-5,5bar)

Реле давления Italtecnica PM6 G14SG INOX (нерж.) с накидной гайкой и градуированной шкалой (1,5–5,5 бар) — устройство для автоматического управления насосами в системах водоснабжения. Включает насос при падении давления ниже заданного уровня и отключает при достижении верхнего предела.

Основные характеристики

• Диапазон регулировки давления: 1,5–5,5 бар.

• Заводская настройка:

  • давление включения — 1,8 бар;

  • давление выключения — 3,0 бар.

• Номинальный ток: 16 А (рабочий ток — 10 А).

• Номинальное напряжение: 220–250 В.

• Присоединение: накидная гайка 1/4" (внутренняя резьба).

• Материал присоединения: нержавеющая сталь (INOX) — устойчивость к коррозии.

• Класс защиты: IP44 (защита от брызг и пыли).

• Температура рабочей среды: от +1 до +40 °C.

• Максимальная температура окружающей среды: +55 °C.

• Бренд: Italtecnica.

• Страна производства: Италия.

• Гарантия: 12 месяцев.

Конструкция

• Корпус: из прочного пластика — лёгкость и долговечность.

• Присоединительный узел: из нержавеющей стали (INOX) — высокая коррозионная стойкость.

• Мембрана: из каучука NBR с текстильной вставкой — безопасность для питьевой воды, устойчивость к перепадам давления.

• Электрические контакты: нормально замкнутые, медные с покрытием Ag‑Ni (серебро‑никель) — надёжность коммутации.

• Клеммная колодка: с болтами М4 — надёжное подключение проводов.

• Градуированная шкала: позволяет точно настраивать давление по отметкам.

• Прозрачная крышка: даёт возможность контролировать настройки без снятия корпуса.

• Вращающаяся накидная гайка: упрощает монтаж и подключение к трубопроводу.

• Регулировочные пружины:

  • большая — для настройки давления включения;

  • малая — для регулировки дифференциала давления.

Принцип работы

1. Давление в системе воздействует на мембрану, которая передаёт усилие на пружинный механизм.

2. При падении давления ниже установленного минимума (Рмин) пружина ослабляется, контакты замыкаются — насос включается.

3. При достижении верхнего предела давления (Рмакс) пружина сжимается, контакты размыкаются — насос отключается.

4. Разница между Рмин и Рмакс (дифференциал давления) регулируется малой пружиной для оптимизации работы системы.
