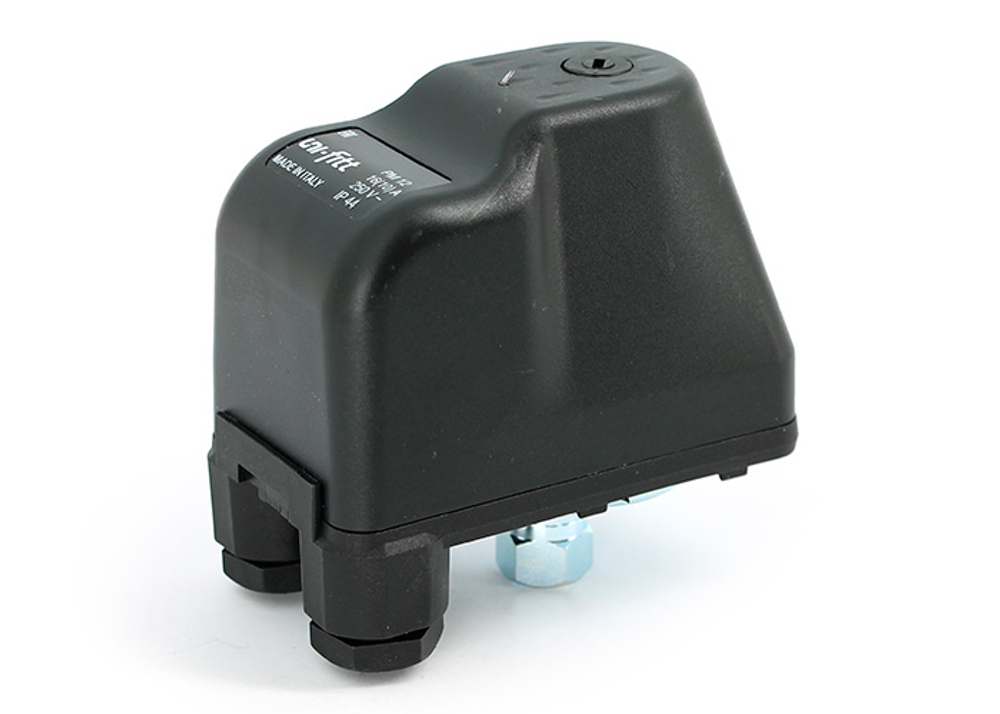

Реле давления Italtecnica PM5G14 с накидной гайкой — устройство для автоматического управления включением и выключением однофазного насоса в системах водоснабжения. Включает насос при падении давления ниже заданного уровня и отключает при достижении верхнего предела. Оснащено накидной гайкой для удобного монтажа.
Основные характеристики
-
Диапазон регулировки давления: 1–5 бар.
-
Заводская настройка:
-
давление включения — 1,4 бар;
-
давление выключения — 2,8 бар.
-
-
Минимальный дифференциал давления: 0,6 бар.
-
Максимальный дифференциал давления: 2,3 бар.
-
Номинальный ток: 16 А (в некоторых режимах работы — 10 А).
-
Номинальное напряжение: 250 В.
-
Присоединение: накидная гайка 1/4" (внутренняя резьба).
-
Класс защиты: IP44 (защита от брызг и пыли).
-
Температура рабочей среды: от +1 до +40 °C.
-
Максимальная температура жидкости и окружающей среды: +55 °C.
-
Габариты: 104×100×60 мм.
-
Вес: 0,4 кг.
-
Бренд: Italtecnica.
-
Страна производства: Италия.
Конструкция
-
Основание: из оцинкованной стали — устойчивость к коррозии.
-
Мембрана: из каучука NBR с текстильной вставкой — безопасна для питьевой воды, устойчива к перепадам давления.
-
Электрические контакты: нормально замкнутые, медные с покрытием Ag‑Ni (серебро‑никель) — надёжность коммутации и долгий срок службы.
-
Клеммная колодка: с четырьмя болтами М4 — надёжное подключение проводов.
-
Регулировочные пружины:
-
большая — для настройки давления включения;
-
малая — для регулировки дифференциала давления.
-
-
Накидная гайка: вращающаяся — упрощает монтаж и обеспечивает герметичное соединение.
-
Защитная крышка корпуса: защищает внутренние компоненты от влаги и загрязнений.
Принцип работы
-
Давление в системе воздействует на мембрану, которая передаёт усилие на пружинный механизм.
-
Когда давление опускается ниже установленного минимума (Рмин), пружина ослабляется, контакты замыкаются — насос включается.
-
При достижении верхнего предела давления (Рмакс) пружина сжимается, контакты размыкаются — насос отключается.
-
Разница между Рмин и Рмакс (дифференциал давления) регулируется малой пружиной, что позволяет оптимизировать работу системы и снизить частоту пусков насоса.
