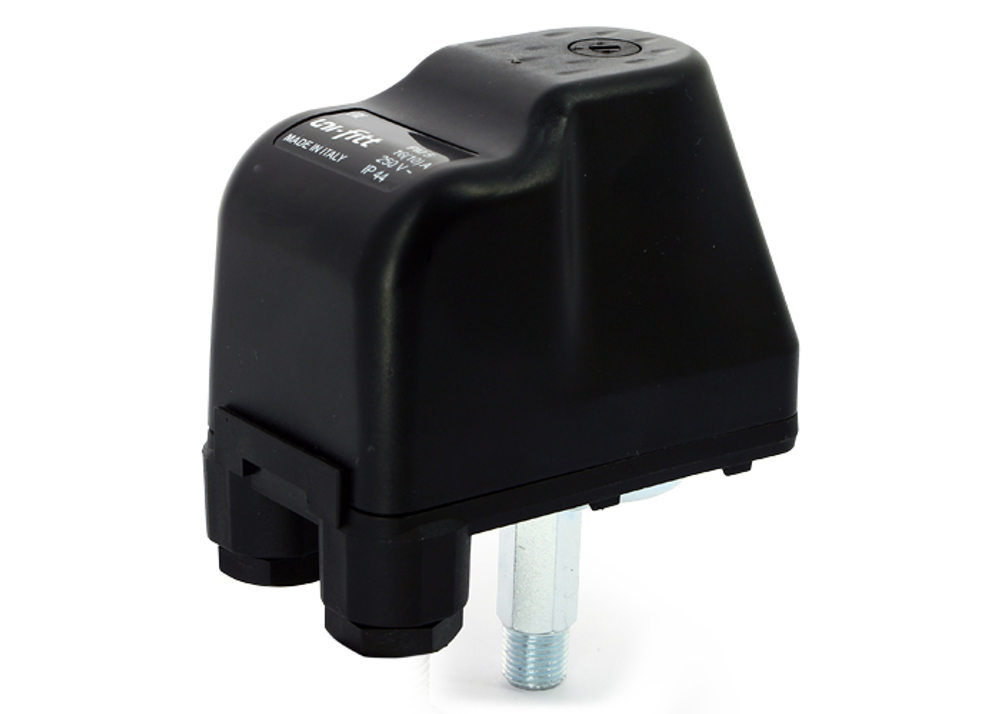

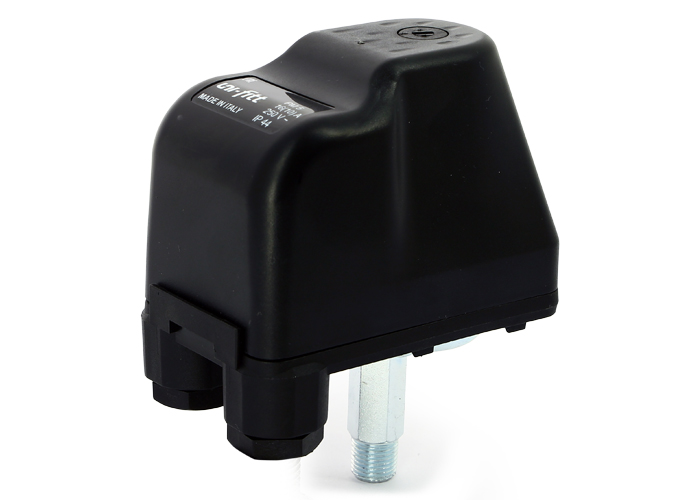

Реле давления Uni‑Fitt PM5 Н (с наружной резьбой) (1–5 бар) — устройство для автоматического управления работой электронасосов в системах водоснабжения. Включает насос при падении давления ниже заданного уровня и отключает при достижении верхнего предела. Оснащено наружной резьбой 1/4" для подключения к трубопроводу.
Основные характеристики
-
Диапазон регулировки давления: 1–5 бар.
-
Заводская настройка:
-
давление включения — 1,4 бар;
-
давление выключения — 2,8 бар.
-
-
Максимальный коммутируемый ток: 16 А.
-
Напряжение питания: 210–240 В.
-
Присоединительный размер: 1/4" (наружная резьба), 6 мм.
-
Класс защиты: IP44 (защита от брызг и пыли).
-
Температура рабочей среды (жидкости): от +1 до +40 °C.
-
Максимальное рабочее давление: 5 бар.
-
Артикул: 263D0105.
-
Страна‑производитель: Италия.
-
Гарантия: 3 года.
Конструкция
-
Корпус: прочный пластик или металл, устойчивый к коррозии.
-
Мембрана: из эластичного материала (например, каучука NBR) — реагирует на изменения давления.
-
Пружинный механизм: две пружины (большая и малая) для настройки давления включения и дифференциала.
-
Клеммная колодка: для подключения электропитания насоса и сети.
-
Кнопка ручного управления: позволяет перезапустить насос после срабатывания защиты.
-
Штуцер: удлинённый, с наружной резьбой 1/4" — упрощает монтаж.
-
Защитная крышка: закрывает клеммную колодку и регулировочные элементы.
Принцип работы
-
Давление в системе воздействует на мембрану, которая передаёт усилие на пружинный механизм.
-
При падении давления ниже установленного минимума (Рмин) пружина ослабляется, контакты замыкаются — насос включается.
-
При достижении верхнего предела давления (Рмакс) пружина сжимается, контакты размыкаются — насос отключается.
-
Если срабатывает защита (например, из‑за сухого хода), насос останавливается. Для повторного запуска нужно нажать кнопку ручного управления — но только если давление в системе выше Рмин.
-
Разница между Рмин и Рмакс (дифференциал давления) регулируется малой пружиной.
