Реле давления PM5 G14R20 (25A) Italtecnica с накидной гайкой (1-5bar)

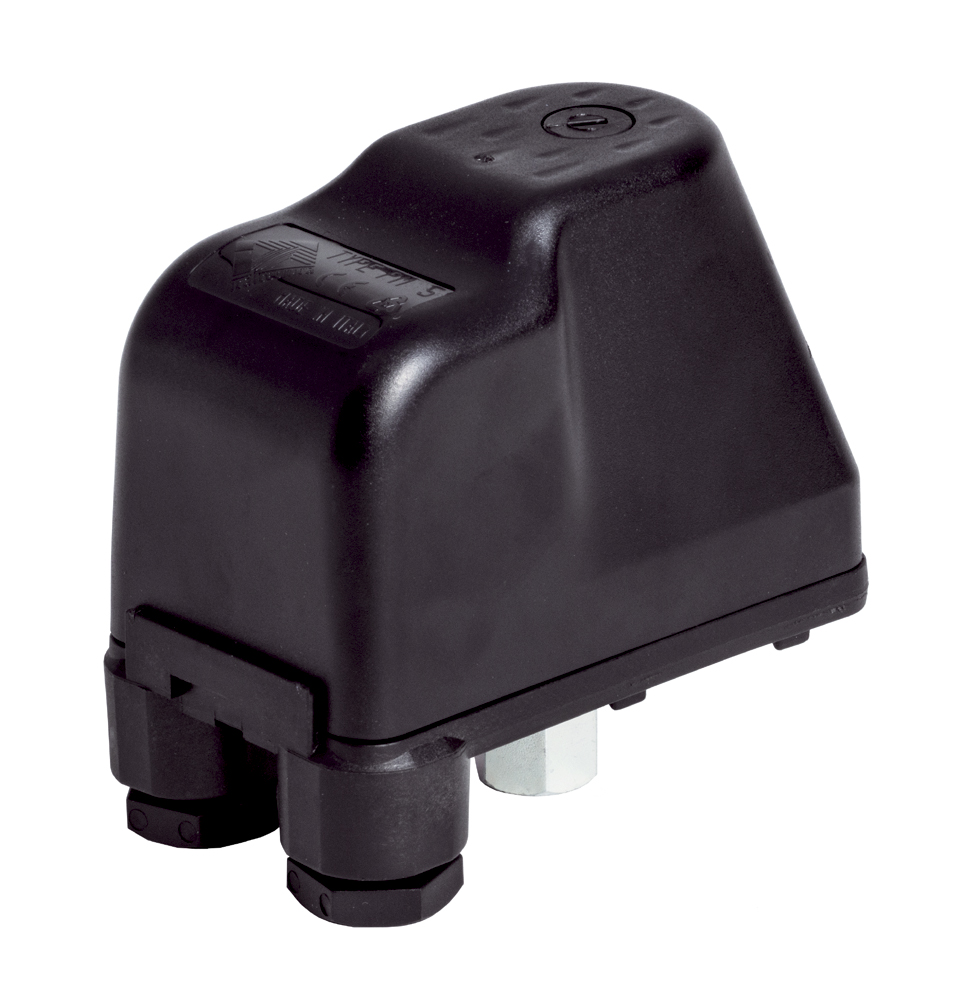

Реле давления Italtecnica PM5 G14R20 (25 A) с накидной гайкой (1–5 бар) — устройство для автоматического управления включением и выключением однофазного насоса в системах водоснабжения. Включает насос при падении давления ниже заданного уровня и отключает при достижении верхнего предела. Оснащено накидной гайкой для удобного монтажа.

Основные характеристики

• Диапазон регулировки давления: 1–5 бар.

• Заводская настройка:

  • давление включения — 1,4 бар;

  • давление выключения — 2,8 бар.

• Минимальный дифференциал давления: 0,6 бар.

• Максимальный дифференциал давления: 2,3 бар.

• Номинальный ток: 25 А.

• Номинальное напряжение: 230 В.

• Присоединение: накидная гайка 1/4" (внутренняя резьба).

• Класс защиты: IP44 (защита от брызг и пыли).

• Температура рабочей среды: от +1 до +40 °C.

• Максимальная температура жидкости и окружающей среды: +55 °C.

• Вес: 0,3 кг.

• Бренд: Italtecnica.

• Страна производства: Италия.

Конструкция

• Основание: из оцинкованной стали — устойчивость к коррозии.

• Мембрана: из каучука NBR с текстильной вставкой — безопасна для питьевой воды, устойчива к перепадам давления.

• Электрические контакты: нормально замкнутые, медные с покрытием Ag‑Ni (серебро‑никель) — надёжность коммутации и долгий срок службы.

• Клеммная колодка: с четырьмя болтами М4 и двумя прижимными винтами для регулировки давления — надёжное подключение проводов.

• Накидная гайка: вращающаяся — упрощает монтаж и обеспечивает герметичное соединение.

• Встроенный манометр: позволяет визуально контролировать текущее давление в системе.

• Пятивыводной штуцер: упрощает подключение к системе (к насосу, гидроаккумулятору, манометру и другим элементам).

Принцип работы

1. Давление в системе воздействует на мембрану, которая передаёт усилие на пружинный механизм.

2. При падении давления ниже установленного минимума (Рмин) пружина ослабляется, контакты замыкаются — насос включается.

3. При достижении верхнего предела давления (Рмакс) пружина сжимается, контакты размыкаются — насос отключается.

4. Разница между Рмин и Рмакс (дифференциал давления) регулируется малой пружиной. Это позволяет оптимизировать работу системы:

   • уменьшить частоту пусков насоса;

   • снизить нагрузку на гидроаккумулятор;

   • обеспечить стабильное давление в сети.

Настройка реле

1. Отключите питание насоса и реле.

2. Снимите защитную крышку корпуса.

3. Настройте давление включения (Рмин) с помощью большой пружины:

   • поворот по часовой стрелке — повышает давление включения;

   • поворот против часовой стрелки — понижает давление включения.

4. Настройте дифференциал давления малой пружиной (рекомендуемый диапазон — 0,6–2,3 бар):

   • меньший дифференциал снижает частоту пусков, но увеличивает нагрузку на гидроаккумулятор;

   • больший дифференциал уменьшает нагрузку на гидроаккумулятор, но повышает частоту пусков.

5. Установите крышку на место и надёжно закрепите.

6. Включите питание и проверьте работу системы:

   • откройте кран — насос должен включиться при падении давления ниже настроенного уровня;

   • закройте кран — насос должен отключиться при достижении верхнего предела;

   • сверьте показания встроенного манометра с ожидаемыми значениями.

7. При необходимости подкорректируйте настройки.
