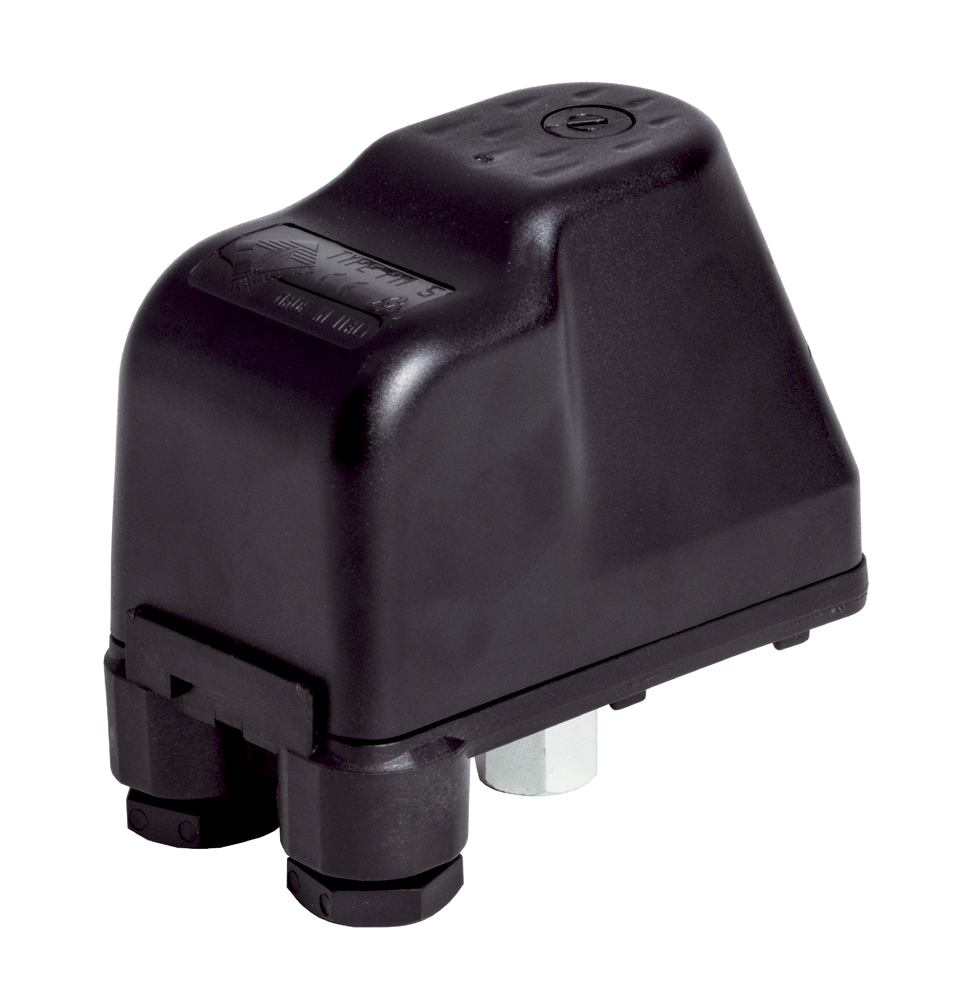

Реле давления PM5 G14 INOX (нерж.) Italtecnica с накидной гайкой (1-5bar)

Реле давления Italtecnica PM5 G14 INOX (нерж.) с накидной гайкой (1–5 бар) — устройство для автоматического управления однофазными насосами в системах водоснабжения. Включает насос при падении давления ниже заданного уровня и отключает при достижении верхнего предела. Отличается корпусом из нержавеющей стали и накидной гайкой для удобного монтажа.

Основные характеристики

• Диапазон регулировки давления: 1–5 бар.

• Заводская настройка:

  • давление включения — 1,4 бар;

  • давление выключения — 2,8 бар.

• Минимальный дифференциал давления: 0,6 бар.

• Максимальный дифференциал давления: 2,3 бар.

• Номинальный ток: 16 А (в некоторых режимах работы — 10 А).

• Номинальное напряжение: 250 В.

• Присоединение: накидная гайка 1/4".

• Класс защиты: IP44 (защита от брызг и пыли).

• Температура рабочей среды: от +1 до +40 °C.

• Максимальная температура жидкости: +55 °C.

• Максимальная температура окружающей среды: +55 °C.

• Габариты: 104×100×60 мм.

• Вес: 0,4 кг.

• Бренд: Italtecnica.

• Материал корпуса: нержавеющая сталь (повышенная коррозионная стойкость).

Конструкция

• Основание из нержавеющей стали — устойчивость к коррозии и долгий срок службы.

• Мембрана из каучука NBR с PA‑вставкой (нейлон) — безопасность для питьевой воды, устойчивость к воздействию воды и перепадам давления.

• Электрические контакты — нормально замкнутые, медные с покрытием Ag‑Ni (серебро‑никель), высокая надёжность коммутации.

• Клеммная колодка с четырьмя болтами М4 — надёжное подключение проводов.

• Две регулировочные пружины (большая и малая) — настройка давления включения и дифференциала.

• Накидная гайка 1/4" — удобство монтажа и герметичного соединения.

• Защитная крышка корпуса — защита от внешних воздействий и влаги.

Принцип работы

1. Давление в системе воздействует на мембрану, которая передаёт усилие на пружинный механизм.

2. При падении давления ниже установленного минимума (Рмин) пружина ослабляется, контакты замыкаются — насос включается.

3. При достижении верхнего предела давления (Рмакс) пружина сжимается, контакты размыкаются — насос отключается.

4. Дифференциал давления (разница между Рмин и Рмакс) регулируется малой пружиной для оптимизации работы системы.

Настройка реле

1. Отключите питание насоса и реле.

2. Снимите защитную крышку корпуса.

3. Настройте давление включения (Рмин) с помощью большой пружины:

   • поворот по часовой стрелке — повышает давление включения;

   • поворот против часовой стрелки — понижает давление включения.

4. Настройте дифференциал давления малой пружиной:

   • рекомендуемый диапазон — 0,6–2,3 бар;

   • меньший дифференциал уменьшает частоту пусков насоса, но увеличивает нагрузку на гидроаккумулятор.

5. Установите крышку на место и надёжно закрепите.

6. Включите питание и проверьте работу системы:

   • откройте кран — насос должен включиться при падении давления ниже настроенного уровня;

   • закройте кран — насос должен отключиться при достижении верхнего предела;

   • проверьте корректность срабатывания по звуку и индикации насоса.

7. При необходимости подкорректируйте настройки.
