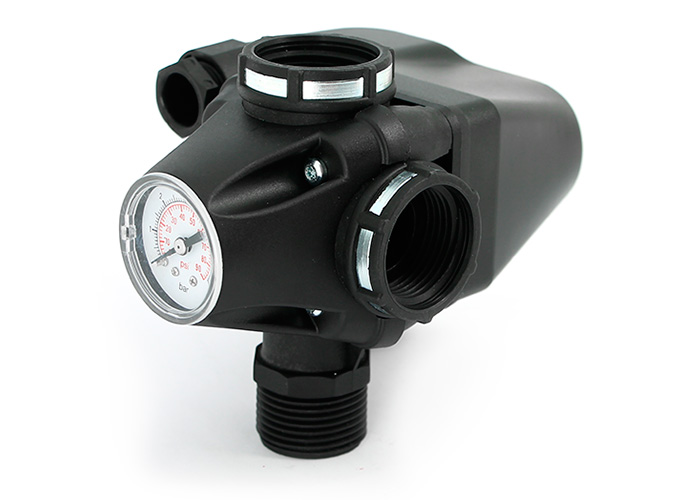

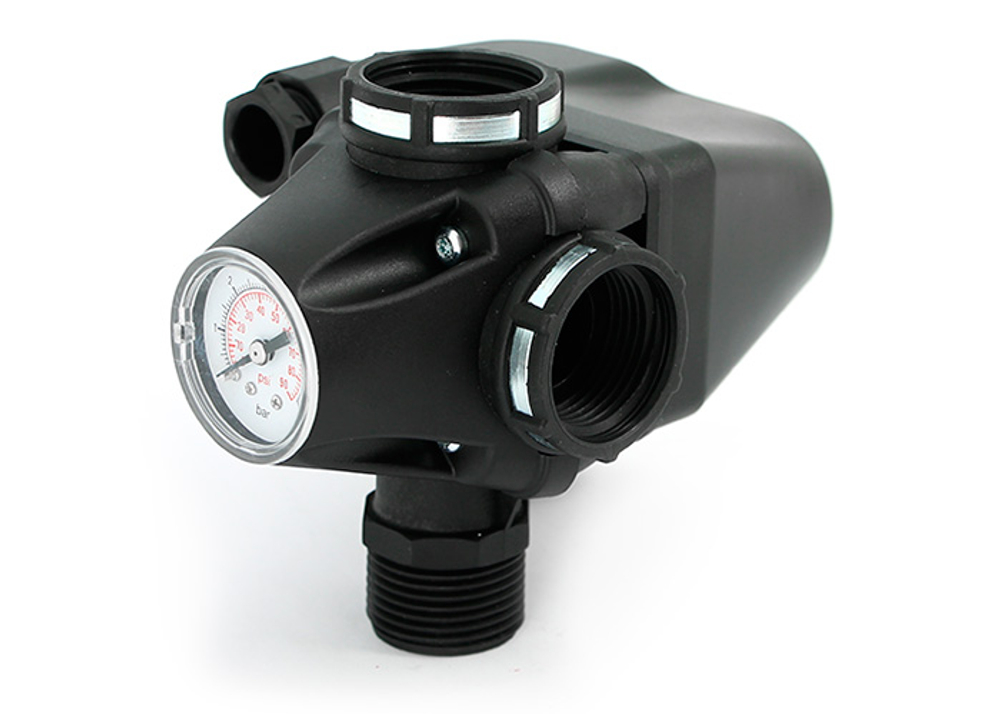

Реле давления PM5-3W Italtecnica

Реле давления Italtecnica PM5‑3W — устройство для автоматического управления однофазными водяными насосами мощностью до 1,5 кВт. Включает насос при падении давления ниже заданного уровня и отключает при достижении верхнего предела. Оснащено встроенным манометром и трёхвыводным штуцером для удобного подключения к системе.

Основные характеристики

• Мощность насоса: до 1,5 кВт.

• Напряжение питания: 230 В, 50 Гц.

• Рабочий ток: 10 А.

• Диапазон настройки давления включения (Рмин): 1–2,5 бар.

• Диапазон настройки давления выключения (Рмакс): 1,8–4,5 бар.

• Заводские настройки:

  • давление включения — 1,4 бар;

  • давление выключения — 2,8 бар.

• Минимальный дифференциал давления: 1 бар.

• Максимальное рабочее давление: 5 бар.

• Присоединительные размеры: 1" (наружная резьба) × 1" (внутренняя резьба) × 1" (внутренняя резьба).

• Степень защиты: IP44 (защита от брызг и пыли).

• Температура рабочей среды: от +1 до +40 °C.

• Максимальная температура жидкости: +55 °C.

• Вес: 0,55 кг.

• Артикул: 36073.

• Страна производства: Италия.

Конструкция

• Корпус из армированного стекловолокном пластика — высокая прочность и долговечность.

• Мембрана из каучука NBR — устойчивость к воздействию воды и перепадам давления.

• Пружины из пружинной стали — надёжность и стабильность настроек.

• Встроенный манометр — визуальный контроль давления в системе.

• Трёхвыводной штуцер — упрощение подключения к насосу и гидроаккумулятору:

  • один выход — на насос;

  • второй — на гидроаккумулятор;

  • третий — для дополнительных устройств.

• Регулировочные гайки:

  • большая пружина — настройка давления включения;

  • малая пружина — регулировка дифференциала давления.

• Клеммная колодка:

  • клеммы LINE — подключение к электросети;

  • клеммы MOTOR — подключение насоса;

  • клемма заземления.

• Гермоввод кабеля — защита от попадания влаги в электрическую часть.

Принцип работы

1. При падении давления в системе ниже Рмин контакты реле замыкаются — насос включается.

2. При достижении давления Рмакс контакты размыкаются — насос отключается.

3. Мембрана реагирует на изменение давления и передаёт усилие на контактную группу.

4. Встроенный манометр отображает текущее давление в системе.
