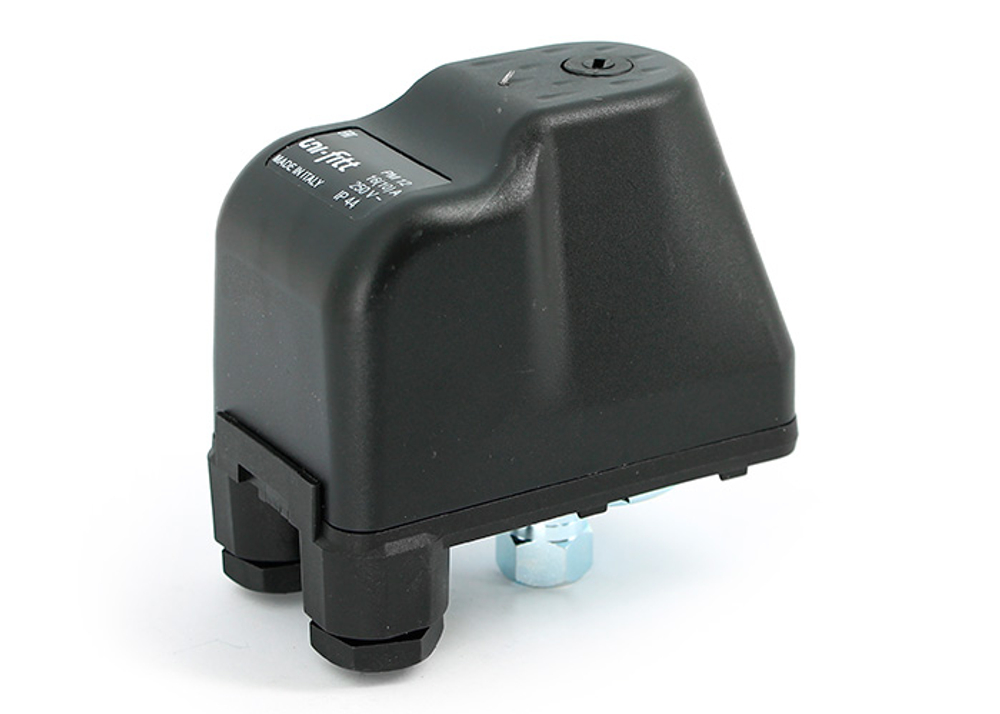

Реле давления PM12 UNI-FITT (3-12bar)

Реле давления Uni‑Fitt PM12 — механическое устройство для автоматизации работы электронасосов в системах водоснабжения. Включает насос при падении давления ниже заданного уровня и отключает при достижении максимального значения. Рекомендуется использовать совместно с гидроаккумулятором.

Основные характеристики

• Диапазон регулировки давления: 3–12 бар (включение — выключение).

• Заводская настройка:

  • давление включения — 5 бар;

  • давление выключения — 7 бар.

• Минимальный перепад давлений (вкл./выкл.): 1 бар.

• Максимальный коммутируемый ток: 16 А.

• Напряжение питания: 220–250 В.

• Частота переменного тока: 50 Гц.

• Температура рабочей среды: от +1 до +40 °C.

• Максимальная температура окружающей среды: +55 °C.

• Максимальная влажность окружающей среды: 80 %.

• Класс защиты корпуса: IP44 (защита от брызг и пыли).

• Присоединение: накидная гайка G1/4" (внутренняя резьба).

• Материал корпуса: оцинкованная сталь.

• Гарантия: 1 года.

• Артикул: 261D0312.

• Страна‑производитель: Италия.

Принцип работы

1. При падении давления в системе ниже установленного минимума контакты реле замыкаются — насос включается.

2. При достижении заданного максимального давления контакты размыкаются — насос отключается.

3. Перепад давления между включением и выключением регулируется для оптимизации работы системы (минимальный перепад — 1 бар).

Конструкция

• Две регулировочные гайки:

  • гайка давления включения насоса — задаёт нижний порог давления;

  • гайка давления выключения насоса — регулирует перепад между включением и выключением.

• Клеммная колодка:

  • клеммы для подключения электросети (LINE);

  • клеммы для подключения насоса (MOTOR);

  • клемма заземления.

• Присоединительный патрубок с накидной гайкой G1/4".

• Защитная крышка корпуса, закреплённая винтом.

Настройка реле

1. Отключите питание насоса и реле.

2. Открутите винт и снимите крышку корпуса.

3. Полностью ослабьте гайку настройки давления выключения насоса.

4. Настройте давление включения с помощью соответствующей гайки:

   • поворот по часовой стрелке — повышает давление включения;

   • поворот против часовой стрелки — понижает давление включения.

5. Установите перепад давлений (разницу между включением и выключением) с помощью гайки давления выключения:

   • рекомендуемый диапазон — 1–3 бар;

   • меньший перепад уменьшает частоту пусков насоса, но повышает нагрузку на гидроаккумулятор.

6. Установите крышку на место и надёжно закрепите винтом.

7. Включите питание и проверьте работу системы:

   • откройте кран — насос должен включиться при падении давления ниже настроенного уровня;

   • закройте кран — насос должен отключиться при достижении верхнего предела.

8. При необходимости подкорректируйте настройки.

Важно: для контроля давления используйте манометр.
