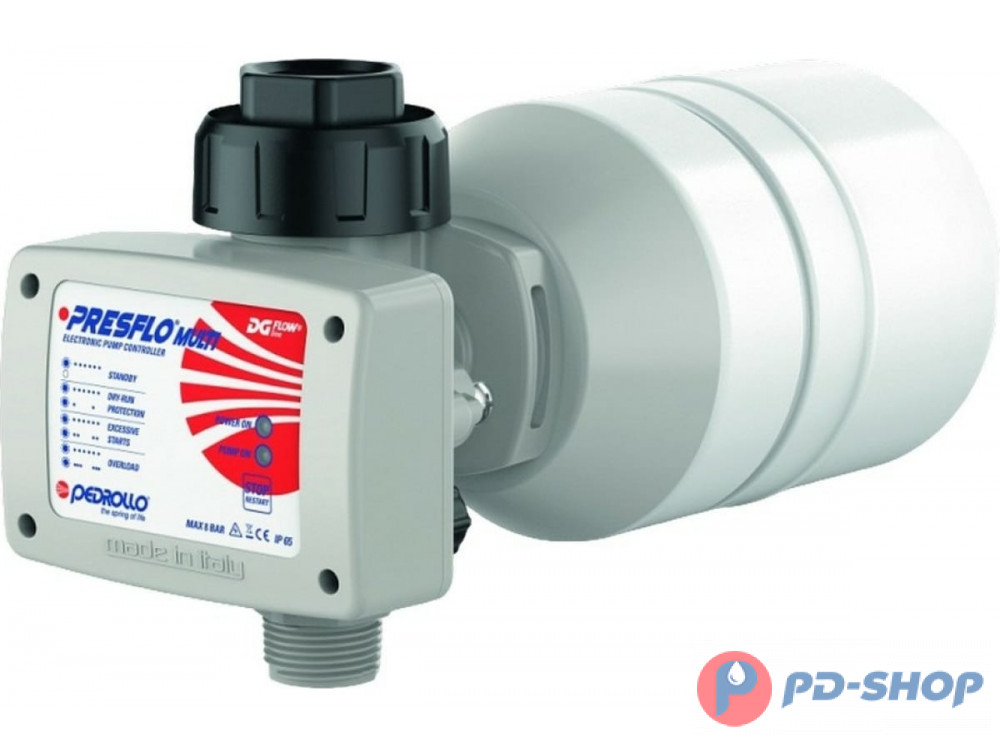

Реле давления PEDROLLO PRESFLO MULTI

Pedrollo PRESFLO MULTI — электронный блок автоматики для управления и защиты однофазных насосов в системах водоснабжения и полива. Устройство автоматически включает насос при падении давления (открытии крана) и отключает при его стабилизации. Оснащено комплексной защитой от аварийных режимов работы.

Основные характеристики

• Напряжение питания: 220 В.

• Частота сети: 50–60 Гц.

• Максимальная мощность насоса: 1,5 кВт.

• Рабочее давление: 8 бар.

• Давление перезапуска: регулируемое, диапазон 1–5 бар (заводская настройка — 2 бар).

• Максимальный ток: регулируемый, диапазон 4–16 А (заводская настройка — 13 А).

• Пропускная способность: до 200 л/мин (12 м³/ч).

• Присоединительные размеры: 1" (дюйм) на входе и выходе.

• Температура жидкости: до +50 °C.

• Температура окружающей среды: до +40 °C.

• Разрушающее внутреннее давление: 24 бар.

• Степень защиты: IP65 (пыле- и влагозащищённое исполнение).

• Объём встроенного расширительного бачка: 2 л.

• Комплектация: встроенный манометр.

• Гарантия: 1 года.

• Страна-производитель: Италия.

• Артикул: 50064/240.

Особенности конструкции

• Встроенный расширительный бачок (2 л) — поглощает избыточное давление, стабилизирует работу системы, позволяет использовать устройство в сложных условиях.

• Регулируемое давление перезапуска (1–5 бар) — адаптация под конкретные нужды системы водоснабжения.

• Регулировка максимального тока (4–16 А) — настройка под мощность используемого насоса.

• Электронная плата с полимерным покрытием — защита от влаги и коррозии, высокая надёжность, соответствие стандартам электромагнитной совместимости (ЭМС).

• Манометр в комплекте — визуальный контроль давления в системе.

• Компактный моноблочный корпус — удобство монтажа и обслуживания.

• Быстросъёмные клеммы для подключения электропитания.

Функции защиты

• Защита от сухого хода — микропроцессор блокирует запуск насоса при отсутствии воды; после восстановления подачи воды насос автоматически запускается при падении давления ниже порога.

• Защита от частых пусков — предотвращает включение насоса при утечках или неисправностях в системе.

• Защита от перегрузки по току — отключение насоса при превышении установленного тока (настраивается в диапазоне 4–16 А).

Принцип работы

1. При открытии крана давление в системе падает — устройство включает насос.

2. При закрытии крана давление стабилизируется — насос отключается.

3. Встроенный расширительный бачок компенсирует гидроудары и поддерживает стабильное давление.

4. При отсутствии воды насос не запускается (защита от сухого хода).

5. При утечках система блокирует частые пуски насоса (защита от циклирования).

6. При перегрузке по току насос отключается (защита от перегрева двигателя).
