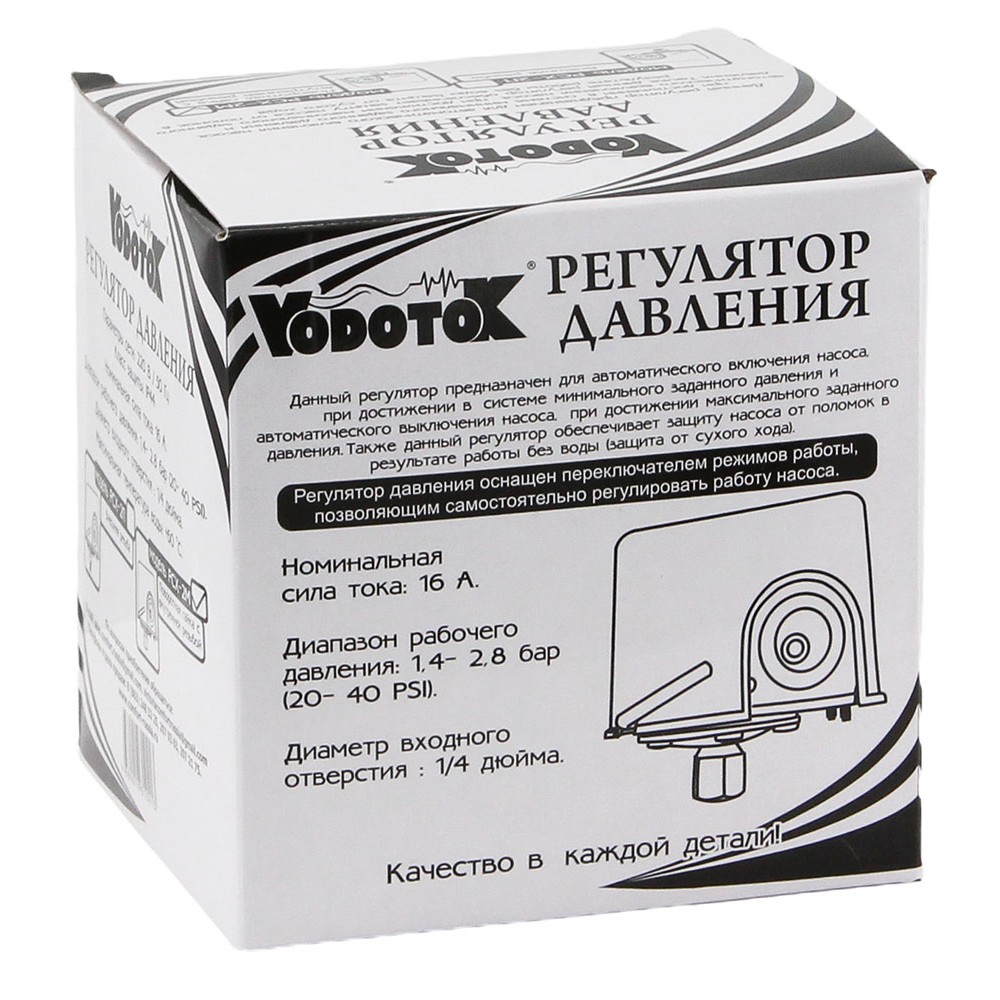

Реле давления PCX-2M Vodotok (с защ.сухого хода)

Реле давления Vodotok PCX‑2M с защитой от сухого хода — устройство для автоматического управления насосами в системах водоснабжения. Оно включает насос при падении давления ниже заданного уровня, отключает при достижении верхнего предела и предотвращает работу насоса без воды.

Основные характеристики

• Напряжение питания: 220 В.

• Максимальный ток: 16 А.

• Максимальная мощность насоса: 1100 Вт.

• Диапазон регулировки давления: 1,4–2,8 бар.

• Заводская настройка:

  • давление включения (пуск) — 1,4 бар;

  • давление выключения (стоп) — 2,8 бар.

• Диаметр подключения: 1/4" (внутренняя резьба, накидная гайка).

• Класс защиты: IP44 (защита от брызг и пыли).

• Максимальная температура рабочей среды: 60 °C.

• Максимальное рабочее давление: 2,8 бар.

• Длина кабеля: 1 м.

• Материал корпуса: ударопрочный пластик.

• Мембрана: износостойкая резина.

Принцип работы

1. При падении давления в системе ниже установленного порога (например, при открытии крана) реле замыкает контакты — насос включается.

2. Насос работает, пока давление не достигнет верхнего предела (2,8 бар по умолчанию).

3. При достижении верхнего предела реле размыкает контакты — насос отключается.

4. При отсутствии воды в системе срабатывает защита от сухого хода — насос автоматически блокируется.

5. После восстановления подачи воды насос автоматически запускается при падении давления ниже порога включения.

Особенности конструкции

• Рычаг управления с тремя положениями:

  • AUTO — автоматический режим работы;

  • START — принудительный запуск насоса;

  • OFF — полное отключение.

• Регулировочная гайка для настройки давления включения/выключения.

• Механический датчик давления — надёжная работа без электроники.

• Быстросъёмные клеммы для подключения электропитания.

• Прозрачный защитный кожух — позволяет контролировать настройки без снятия крышки.

Настройка реле

1. Отключите питание насоса.

2. Снимите защитную крышку, ослабив крепёжный винт.

3. Настройте давление включения с помощью регулировочной гайки:

   • поворот по часовой стрелке — повышает давление включения;

   • один полный оборот ≈ +0,3–0,5 бар (уточняйте по манометру).

4. Установите дифференциал давления (разность между давлением выключения и включения):

   • рекомендуемый диапазон: 0,5–1,5 бар;

   • меньший дифференциал уменьшает частоту включений насоса.

5. Установите крышку на место и надёжно закрепите.

6. Включите питание и проверьте работу системы:

   • откройте кран — насос должен включиться при падении давления ниже настроенного уровня;

   • закройте кран — насос должен отключиться при достижении верхнего предела.

7. При необходимости подкорректируйте настройки.
