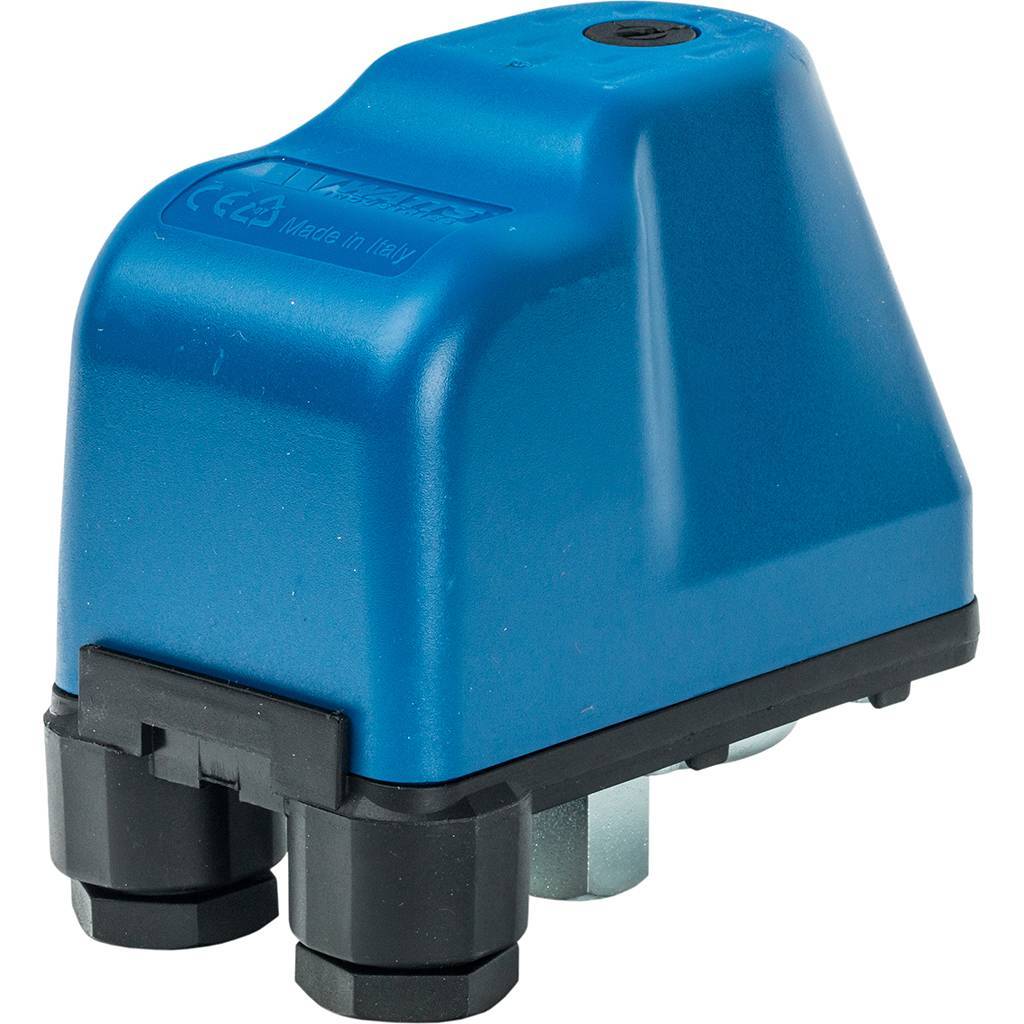

Реле давления PA 5 MI Watts (1-5bar)

Реле давления Watts PA 5 MI (артикул 10013340) — механическое устройство для автоматического управления насосами в системах водоснабжения и защиты оборудования от работы в аварийных режимах.

Основные характеристики

• Диапазон регулировки давления: 1–5 бар.

• Заводская настройка:

  • давление включения (замыкание контактов) — 1,4 бар;

  • давление выключения (размыкание контактов) — 2,8 бар.

• Допустимый перепад давлений (дифференциал): 0,5–2,5 бар.

• Напряжение питания: 220 В ± 10 %.

• Максимальный коммутируемый ток: 16 А (номинальный — 10 А).

• Диаметр подключения: 1/4" ВР (внутренняя резьба).

• Максимальная температура рабочей среды: 90 °C.

• Максимальная температура окружающей среды: 55 °C.

• Класс защиты: IP44 (защита от брызг и пыли).

• Материал мембраны: каучук NBR.

• Материал фланца: латунь.

• Корпус: ударопрочный пластик.

• Вес: 0,4 кг.

• Габариты (В×Ш×Г): 100×104×60 мм.

• Страна производства: Германия.

• Гарантия: 1 год.

Принцип работы

1. Мембрана внутри корпуса контактирует с рабочей средой (водой) и передаёт усилие на механизм управления контактами.

2. Когда давление в системе находится между нижним и верхним порогом, контакты реле замкнуты — насос работает.

3. При падении давления ниже установленного минимума контакты замыкаются (если были разомкнуты) — насос включается.

4. При достижении верхнего предела давления контакты размыкаются — насос отключается.

5. Если давление выходит за установленные пределы, реле размыкает цепь — подключённое оборудование выключается.

Особенности конструкции

• механический тип управления без электроники;

• две регулировочные пружины для настройки давления включения и дифференциала;

• латунный фланец для надёжного резьбового соединения;

• износостойкая мембрана из каучука NBR;

• клеммы LINE (подключение к электросети) и MOTOR (подключение насоса);

• компактный корпус с защитой IP44;

• прозрачный защитный кожух для контроля настроек.

Настройка реле

1. Отключите питание насоса.

2. Снимите крышку корпуса, ослабив крепёжный винт.

3. Настройте давление включения с помощью большой пружины:

   • поворот по часовой стрелке — повышает давление включения;

   • один полный оборот ≈ +0,3–0,5 бар (уточняйте по манометру).

4. Настройте дифференциал давления (разность между давлением выключения и включения) малой пружиной:

   • поворот по часовой стрелке — увеличивает дифференциал;

   • рекомендуемый диапазон: 0,5–2,5 бар.

5. Установите крышку на место и надёжно закрепите.

6. Включите питание и проверьте работу системы:

   • откройте кран — насос должен включиться при падении давления ниже настроенного уровня;

   • закройте кран — насос должен отключиться при достижении верхнего предела.

7. При необходимости подкорректируйте настройки.
