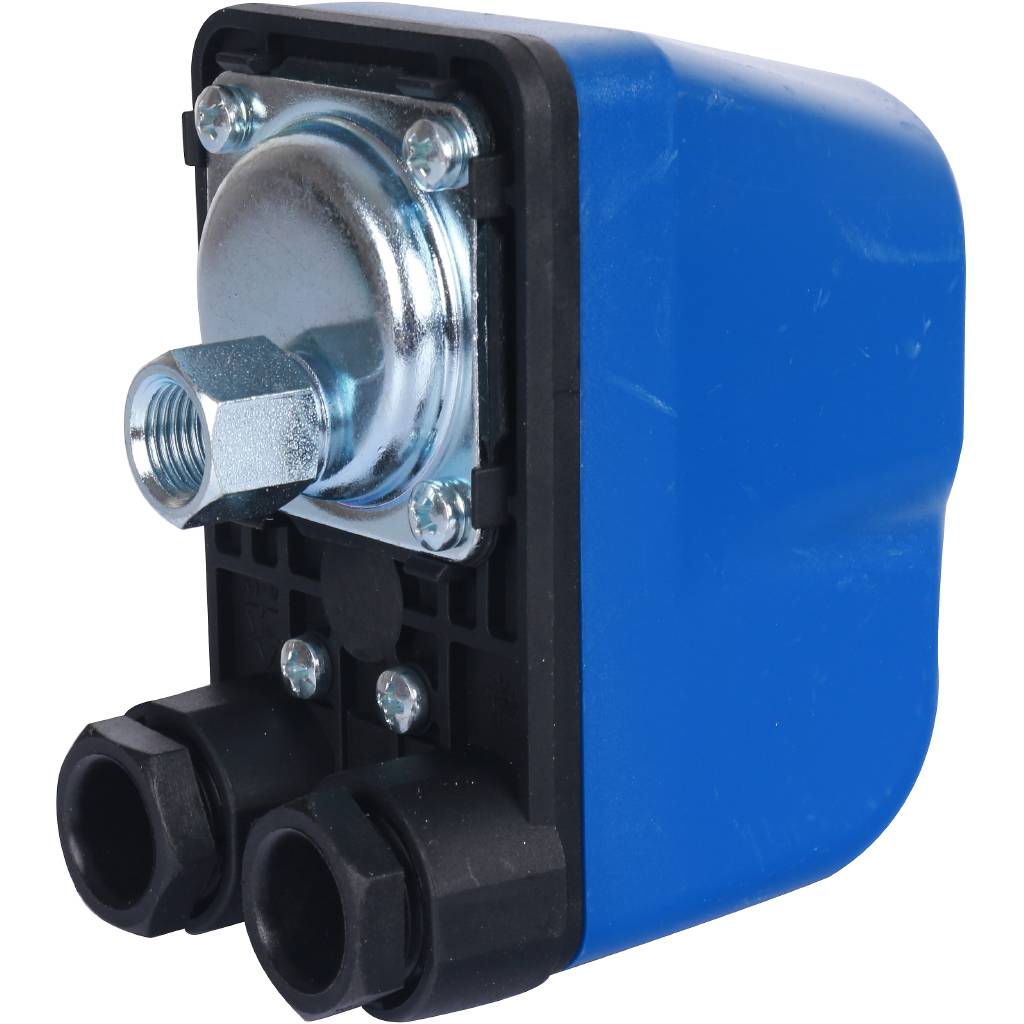

Реле давления PA 12 MI Watts (2-12bar)

Реле давления Watts PA 12 MI — механическое устройство для автоматического управления работой насосов в системах водоснабжения, поливочных установках и системах пожаротушения. Включает насос при падении давления ниже установленного уровня и отключает при достижении верхнего предела.

Основные характеристики

• Диапазон регулировки давления: 1–12 бар.

• Заводская настройка:

  • давление включения (замыкание контактов) — 5 бар;

  • давление выключения (размыкание контактов) — 7 бар.

• Дифференциал давления (разность между давлением выключения и включения): 1,5–4 бар.

• Напряжение питания: 220 В ± 10 %.

• Максимальный коммутируемый ток: 16 А.

• Диаметр подключения: 1/4" ВР (внутренняя резьба).

• Температура рабочей среды: от 0 до 90 °C.

• Температура окружающей среды: от 0 до 55 °C.

• Класс защиты: IP44 (защита от брызг и пыли).

• Материал корпуса: пластик, армированный стекловолокном.

• Материал фланца: латунь.

• Мембрана: каучук NBR.

• Вес: 0,4 кг.

• Гарантия: 12 месяцев с даты продажи.

Принцип работы

1. Мембрана в корпусе реле находится в контакте с рабочей средой (водой) и управляет контактами электрического реле.

2. Когда давление в трубопроводе находится между нижним (включения) и верхним (выключения) пределами, контакты замкнуты — насос работает.

3. Если давление падает ниже установленного минимума, контакты замыкаются — насос включается.

4. При достижении верхнего предела давления контакты размыкаются — насос отключается.

Особенности конструкции

• механический тип управления (без электроники);

• две регулировочные пружины: для настройки давления включения и дифференциала (давления выключения);

• прочный корпус с защитой IP44;

• латунный фланец для надёжного соединения;

• мембрана из износостойкого каучука NBR;

• клеммы LINE (подключение к электросети) и MOTOR (подключение насоса).

Настройка реле

1. Отключите питание насоса.

2. Снимите крышку корпуса реле, ослабив винт.

3. Полностью ослабьте гайку пружины дифференциала давления.

4. Настройте давление включения с помощью регулировочной гайки пружины:

   • поворот по часовой стрелке — увеличивает давление включения;

   • поворот против часовой стрелки — уменьшает давление включения.

5. Настройте дифференциал давления (то есть давление выключения):

   • вращая гайку, установите нужный перепад между давлением включения и выключения.

6. Установите крышку на место.

7. Проверьте правильность настройки с помощью манометра.

8. Включите питание и протестируйте работу системы:

   • откройте кран — насос должен включиться при падении давления ниже настроенного уровня;

   • закройте кран — насос должен отключиться при достижении верхнего предела давления.
