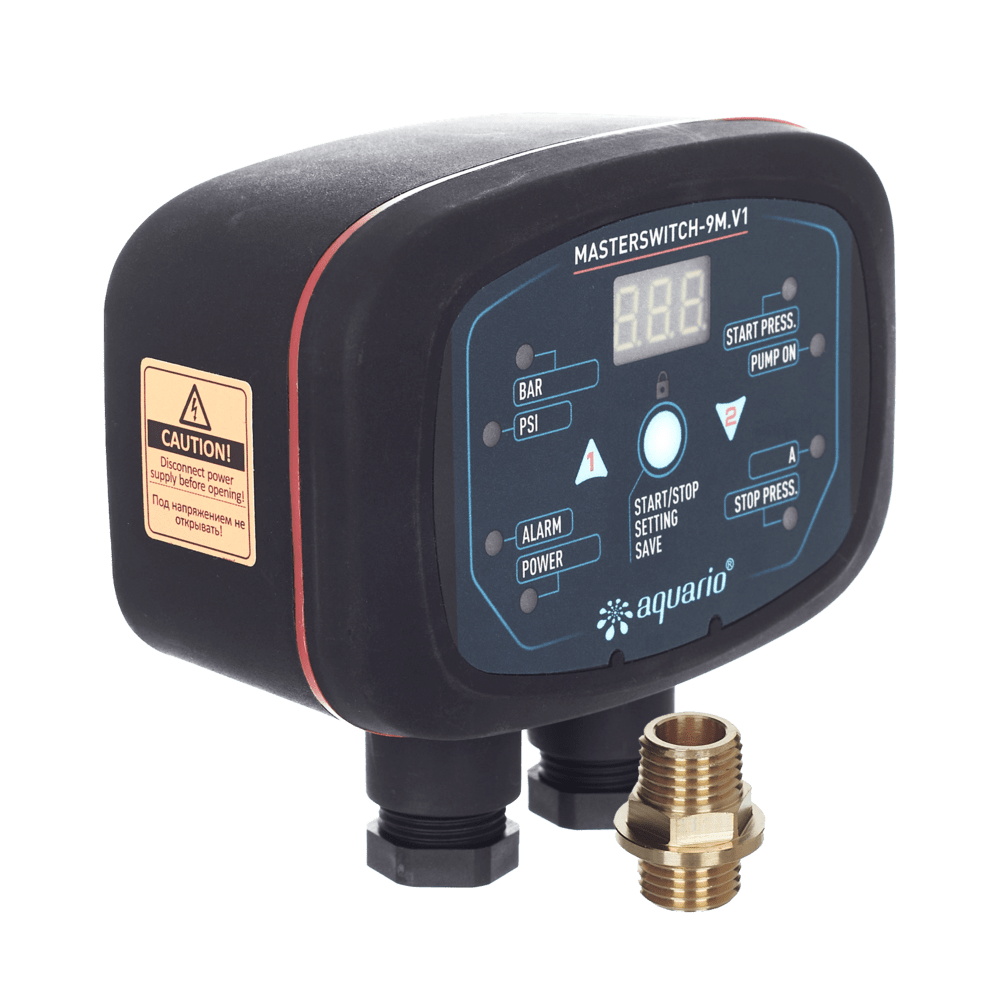

Реле давления Aquario Masterswitch‑9M.V1 — многофункциональное электронное устройство для автоматического управления водяными электронасосами в системах водоснабжения. Обеспечивает включение и отключение насоса по заданным параметрам давления, а также комплексную защиту от аварийных режимов работы.
Основные характеристики
-
Номинальное напряжение: 1×230 В, 50 Гц.
-
Максимальная мощность насоса (потребляемая из сети): 3000 Вт.
-
Максимальный ток нагрузки: 14 А.
-
Диапазон настройки давления включения насоса: 0,1–8 бар (0,01–0,8 МПа).
-
Диапазон настройки давления отключения насоса: 0,5–9 бар (0,05–0,9 МПа).
-
Заводская настройка: пуск — 1,5 бар, стоп — 2,5 бар.
-
Максимальное рабочее давление: 10 бар (1 МПа).
-
Размер подключения к трубопроводу: 1/4" (внутренняя резьба).
-
Класс защиты корпуса: IP65 (пыле- и влагозащищённое исполнение).
-
Температура перекачиваемой жидкости: до +50 °C.
-
Температура окружающей среды: от +1 до +50 °C.
-
Максимальная относительная влажность воздуха: 90 %.
-
Гарантия: 1 год.
Защитные функции
-
Двухуровневая защита от сухого хода: контроль по минимальному давлению в системе и по пониженному потреблению тока.
-
Защита от перегрузки по току (например, при блокировке насоса загрязнениями).
-
Защита от частых пусков (при разрыве мембраны гидроаккумулятора или поломке обратного клапана).
-
Ограничение времени работы без остановки (при протечке или разрыве трубопровода).
-
Отложенный пуск и отложенная остановка — настройка момента включения и отключения насоса для корректной работы системы.
-
Индикация аварийных состояний — визуальное оповещение о срабатывании защиты.
Дополнительные возможности
-
Цифровой дисплей: отображает давление и потребляемый ток (режим манометра/амперметра).
-
Три меню настройки:
-
F1 — основное меню с 12 настраиваемыми режимами и защитами.
-
F2 — настройка защиты от длительной работы без остановки.
-
F3 — заводские настройки и калибровка датчика давления.
-
-
Гибкая настройка параметров под конкретные условия эксплуатации.
-
Автоматическое восстановление работы после устранения аварийной ситуации (если это предусмотрено настройками).
Особенности конструкции
-
прочный корпус с защитой IP65;
-
цифровой дисплей для контроля параметров;
-
быстросъёмные клеммы для подключения проводов;
-
интуитивно понятный интерфейс настройки;
-
компактный дизайн для удобного монтажа.
