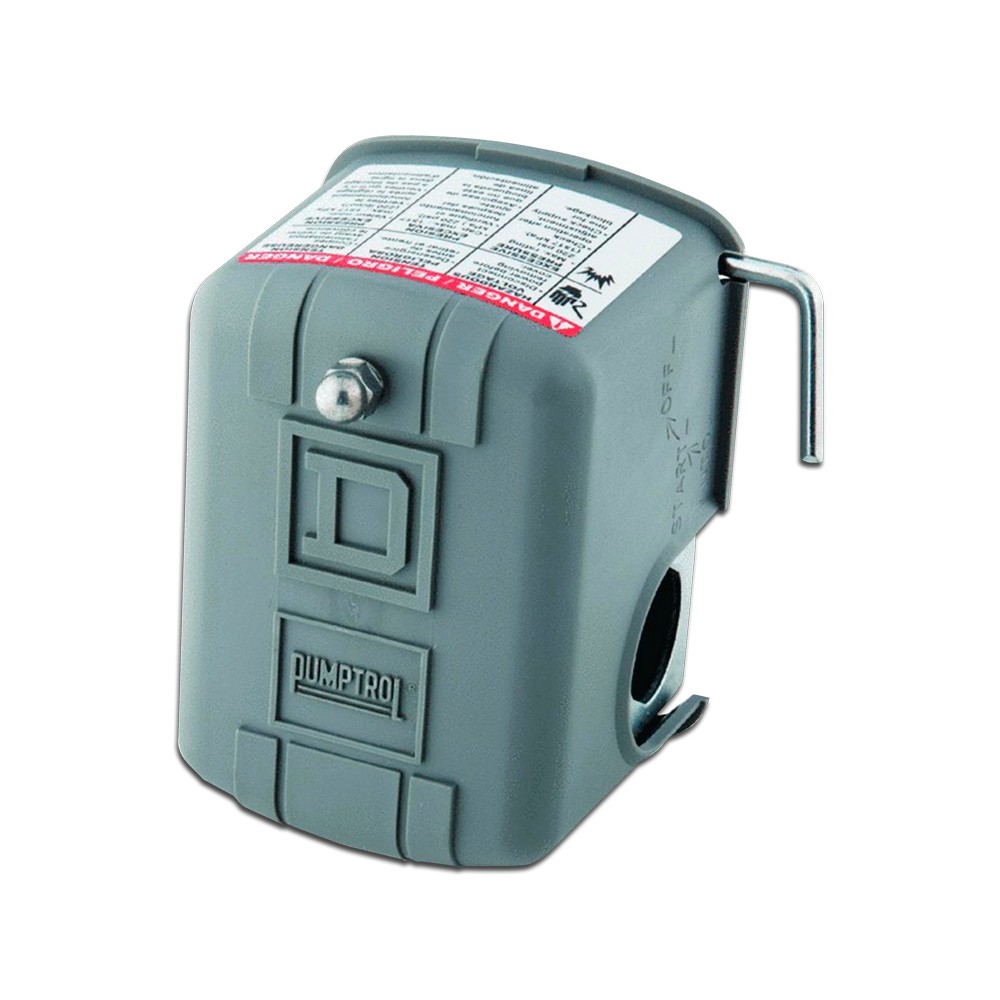

Реле давления D SQUARE D (с защ.сухого хода)

Реле давления Square D FSG 2 с защитой от сухого хода — устройство для автоматического управления насосами в системах водоснабжения. Включает насос при падении давления ниже установленного уровня, отключает при достижении верхнего предела. Защита от сухого хода предотвращает работу насоса без воды, продлевая срок его службы.

Основные характеристики

• Диапазон регулировки давления: от 1,4 до 5 бар. Заводская настройка: 1,4–2,8 бар.

• Напряжение питания: 220 В.

• Частота сети: 50 Гц.

• Максимальный ток: 16 А.

• Максимальная мощность насоса: до 1,1 кВт.

• Диаметр подключения: 1/4" (внутренняя резьба).

• Максимальное рабочее давление: 5 бар.

• Температура перекачиваемой жидкости: до +35 °C.

• Регулируемая разница между давлением включения и выключения (дельта): не менее 1 бар.

• Материал корпуса: прочный пластик, устойчивый к коррозии.

• Гарантия: 1 года.

Принцип работы

1. При падении давления в системе ниже установленного порога реле замыкает контакты и включает насос.

2. Насос работает, пока давление не достигнет верхнего предела, заданного настройкой.

3. При достижении верхнего предела реле размыкает контакты и отключает насос.

4. Если вода в системе отсутствует или давление падает до 0,4 бар и ниже, срабатывает защита от сухого хода — насос автоматически отключается.

5. Для перезапуска после срабатывания защиты нужно вручную перевести рычаг в положение START.

Конструкция

• Две регулировочные пружины:

  • большая — для настройки нижнего давления (включения насоса);

  • малая — для настройки верхнего давления (выключения насоса).

• Рычаг управления с тремя положениями:

  • AUTO — автоматический режим работы;

  • START — принудительный запуск насоса;

  • OFF — полное отключение.

• Прозрачный защитный кожух — позволяет контролировать настройки без снятия крышки.

• Быстросъёмные клеммы — упрощают подключение электрических проводов.

• Манометр (в некоторых модификациях) — для визуального контроля давления.

Настройка реле

1. Отключите питание насоса.

2. Снимите защитную крышку реле.

3. Настройте нижний порог (включение насоса) большой пружиной:

   • поворот по часовой стрелке — повышает давление включения;

   • один полный оборот ≈ +1 бар.

4. Настройте верхний порог (выключение насоса) малой пружиной:

   • поворот по часовой стрелке — повышает давление выключения;

   • один полный оборот ≈ +0,2 бар.

5. Проверьте настройки по манометру (если есть) или по работе насоса.

6. Установите защитную крышку на место.

7. Включите питание и проверьте работу системы: откройте кран, дождитесь включения насоса, закройте кран и убедитесь, что насос отключился при достижении заданного давления.

Запуск насоса после срабатывания защиты от сухого хода

1. Убедитесь, что вода в системе восстановлена.

2. Переведите рычаг из положения AUTO в положение START и удерживайте 1–3 секунды.

3. Отпустите рычаг — он автоматически вернётся в положение AUTO.

4. Насос запустится при достижении давления выше 0,4 бар.
