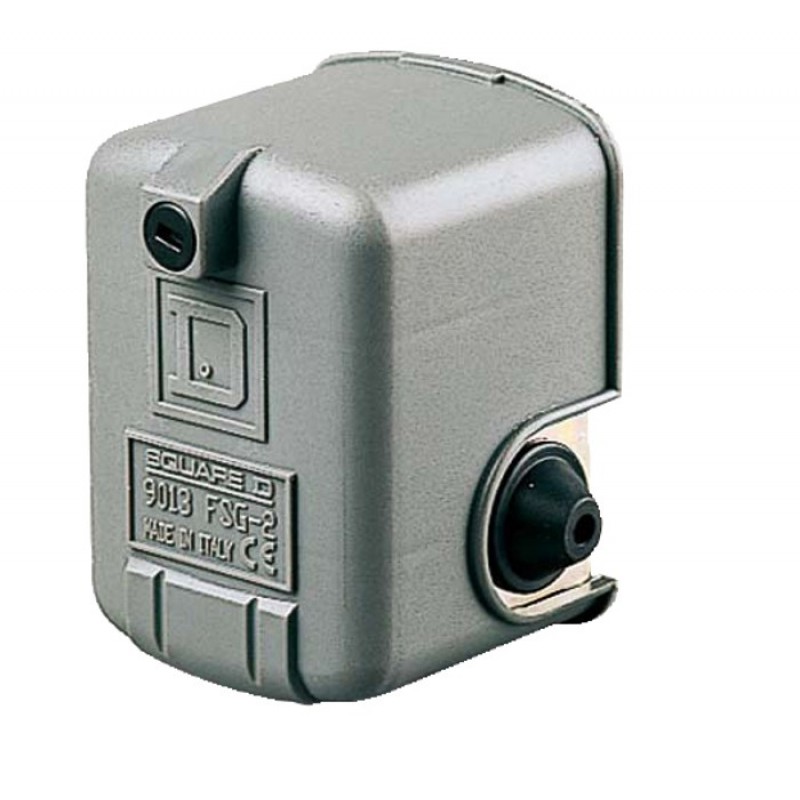

Реле давления SQUARE D FSG‑2 — однофазное устройство для автоматического управления насосами в системах водоснабжения. Включает насос при падении давления ниже установленного уровня и отключает при достижении верхнего предела.
Основные характеристики
-
Диапазон регулировки давления: от 1,4 до 5 бар. Заводская настройка: 1,4–2,8 бар.
-
Напряжение питания: 220 В.
-
Максимальный ток: 16 А.
-
Максимальная мощность насоса: до 1,1 кВт.
-
Диаметр подключения: 1/4" (внутренняя резьба).
-
Максимальное рабочее давление: 5 бар.
-
Температура перекачиваемой жидкости: до +35 °C.
-
Регулируемая разница между давлением включения и выключения (дельта): не менее 1 бар.
-
Контактная группа: Schneider Electric.
-
Материал корпуса: прочный пластик, устойчивый к коррозии.
-
Гарантия: 1 года.
Варианты исполнения
Доступны две версии:
-
Без защиты от «сухого хода» — базовая модель для систем с гарантированным наличием воды.
-
С защитой от «сухого хода» — отключает насос при отсутствии воды или падении давления до 0,4 бар и ниже. Для перезапуска нужно вручную перевести рычаг в положение START и удерживать до достижения давления 0,4 бар и выше.
Принцип работы
-
При падении давления в системе ниже установленного порога реле замыкает контакты и включает насос.
-
Насос работает, пока давление не достигнет верхнего предела, заданного настройкой.
-
При достижении верхнего предела реле размыкает контакты и отключает насос.
-
В версии с защитой от «сухого хода» насос отключается автоматически при отсутствии воды, предотвращая поломку.
Особенности конструкции
-
Две регулировочные пружины:
-
большая — для настройки нижнего давления (включения насоса);
-
малая — для настройки верхнего давления (выключения насоса).
-
-
Прозрачный защитный кожух — позволяет контролировать настройки без снятия крышки.
-
Быстросъёмные клеммы — упрощают подключение электрических проводов.
-
Компактные размеры — удобен для монтажа в ограниченном пространстве.
