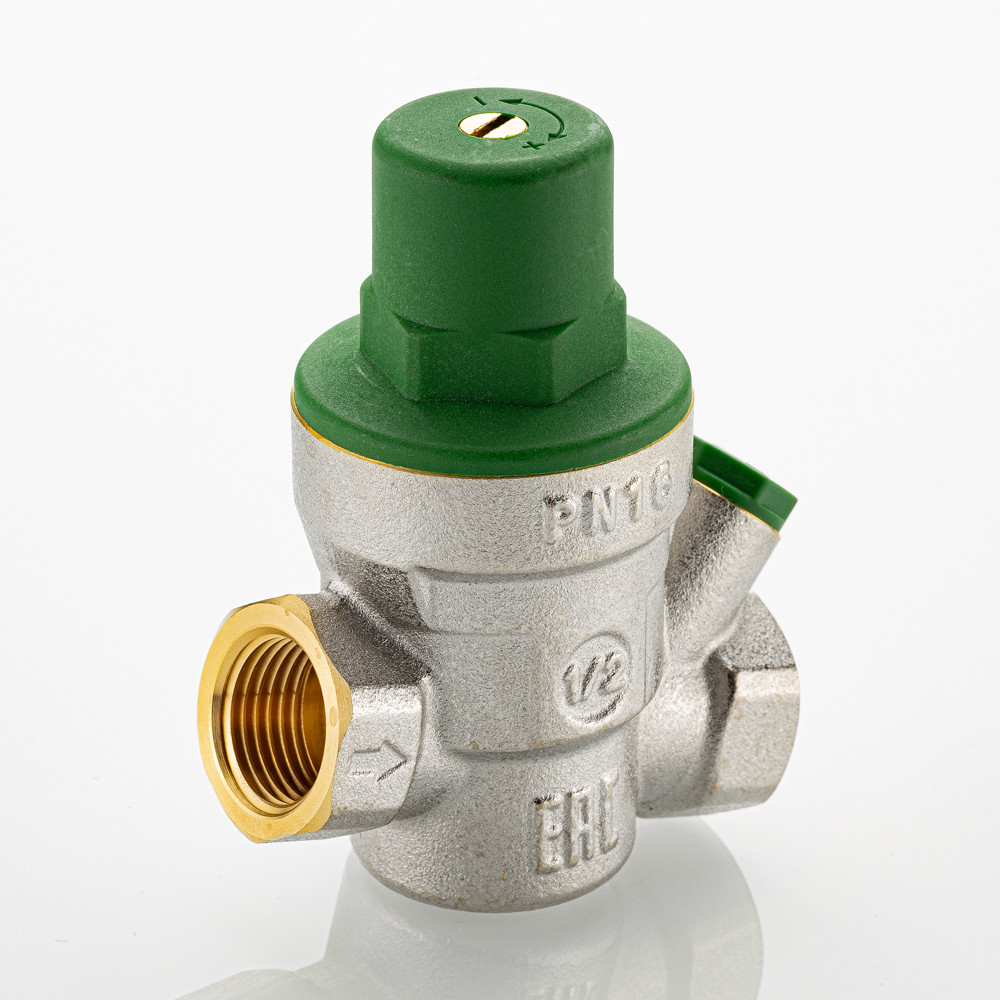

Редуктор давления мембранный 1/2" VALTEC

Мембранный редуктор давления VALTEC 1/2"

Устройство для снижения и стабилизации давления в системах отопления, водоснабжения, пневмопроводах и технологических трубопроводах. Работает по принципу «после себя»: поддерживает заданное давление на выходе независимо от скачков давления на входе. Защищает оборудование от гидроударов и избыточного давления.

Основные характеристики

• Присоединительный размер: 1/2" (DN 15 мм).

• Диапазон регулировки давления:

  • 1–7 бар (модель VT.085.N.0407);

  • 1–5 бар (модель VT.089.N.04).

• Заводская настройка: 3 бар.

• Максимальное рабочее давление (PN): 25 бар.

• Максимальная температура рабочей среды: +80 °C.

• Минимальная температура рабочей среды: 0 °C.

• Материал корпуса: латунь CW617N (в некоторых моделях — никелированная латунь).

• Тип соединения: резьбовое, внутренняя резьба.

• Резьба под манометр: 1/4" с обеих сторон — для подключения аксиальных манометров.

• Пропускная способность:

  • 2,85 м³/ч (модель VT.085.N.0407);

  • 1,6 м³/ч (номинальный расход, модель VT.089.N.04).

• Материал мембраны:

  • армированный EPDM (модель VT.085.N.0407);

  • каучук СКЭП, армированный полиамидом (модель OR.224.G.04).

• Материал пружины: нержавеющая сталь AISI 304 (модель VT.089.N.04).

• Материал картриджа: нейлон (модель VT.089.N.04) — устойчив к минеральным отложениям.

• Страна производства: Китай (модель VT.089.N.04), бренд — VALTEC (Италия).

Конструктивные особенности

• Мембранный механизм — вместо поршня используется гибкая мембрана, что исключает трение металлических деталей.

• Демпферная камера (в некоторых моделях) — минимизирует колебания выходного давления (до ±5 %).

• Отсутствие трущихся частей — повышает надёжность и срок службы, особенно при работе с водой, содержащей механические примеси.

• Нейлоновый картридж (в модели VT.089.N.04) — устойчив к отложениям и коррозии, подходит для жёсткой воды.

• Регулировочный винт с пружиной — позволяет вручную настраивать выходное давление.

• Компактные размеры — удобен для монтажа в ограниченном пространстве.

Принцип работы

1. Вода под высоким давлением поступает на вход редуктора.

2. Мембрана под действием пружины частично перекрывает проходное сечение.

3. При падении давления на выходе пружина приоткрывает проход, увеличивая поток.

4. При росте давления мембрана сильнее перекрывает поток, снижая давление на выходе до заданного уровня.

5. Система автоматически поддерживает стабильное давление независимо от скачков на входе.

Область применения

Подходит для:

• систем холодного и горячего водоснабжения (ХВС и ГВС);

• систем водяного отопления (радиаторы, тёплые полы);

• технологических трубопроводов с неагрессивными жидкостями и газами;

• пневмопроводов;

• ирригационных систем и полива;

• систем кондиционирования;

• защиты бытовой техники (стиральных машин, посудомоечных машин) и сантехнических приборов от гидроударов.
