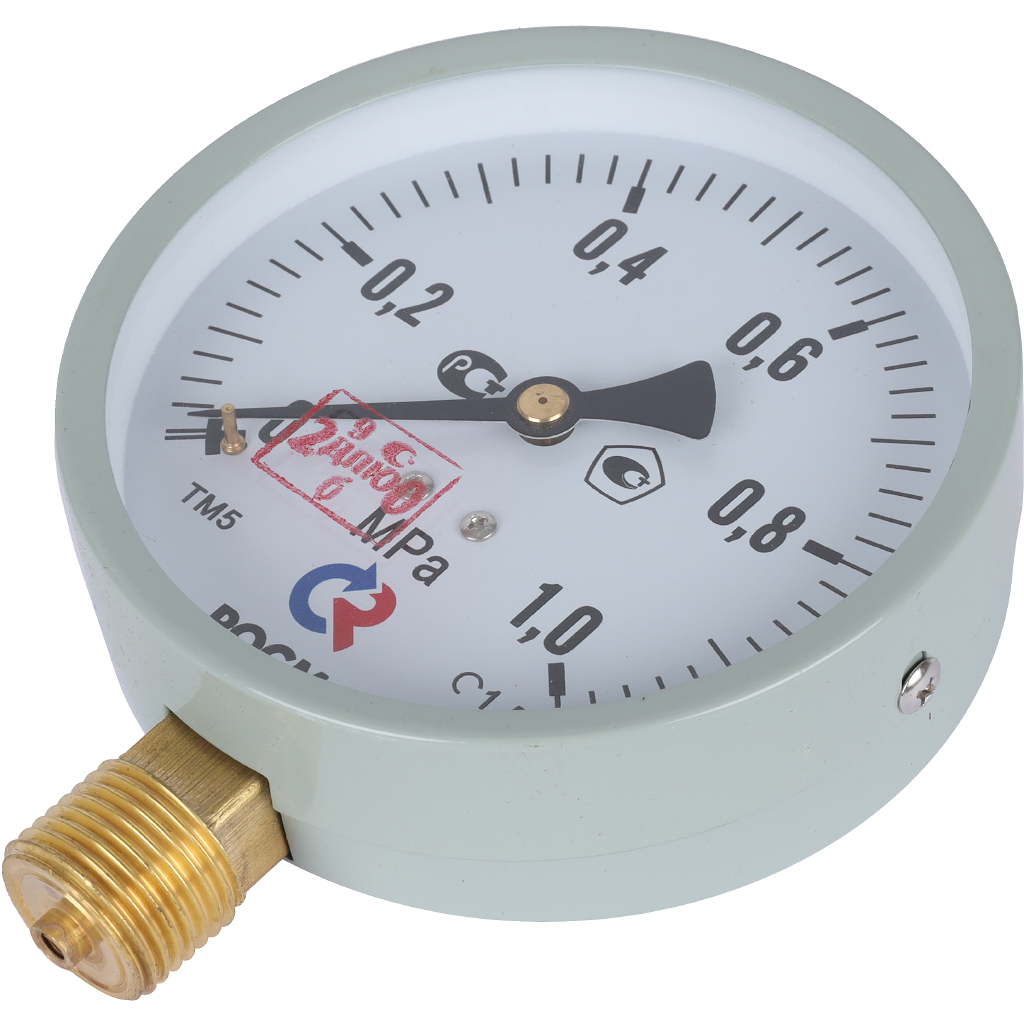

Манометр ТМ‑510Р 100 мм (1/2", 0–1 МПа) М2 РОСМА — общетехнический радиальный манометр для измерения избыточного давления жидких и газообразных сред, неагрессивных к медным сплавам. Подходит для систем теплоснабжения, водоснабжения, вентиляции, промышленного оборудования.
Основные характеристики
-
Модель: ТМ‑510Р.00 (М2).
-
Бренд: РОСМА.
-
Страна производства: Россия.
-
Диаметр корпуса: 100 мм.
-
Диапазон измерения давления: 0–1 МПа (0–10 бар, 0–10 кгс/см²).
-
Присоединительный размер: G1/2" (трубная резьба, наружная).
-
Тип присоединения: радиальный (штуцер расположен снизу корпуса).
-
Класс точности: 1,5.
-
Максимальная температура измеряемой среды: +150 °C.
-
Рабочий диапазон температуры окружающей среды: от −60 °C до +60 °C.
-
Материал корпуса: сталь.
-
Чувствительный элемент: трубка Бурдона из медного сплава.
-
Материал штуцера: медный сплав.
-
Циферблат: алюминий, чёрная шкала на белом фоне.
-
Стекло: минеральное.
-
Степень защиты корпуса: IP40 (защита от попадания твёрдых частиц размером более 1 мм, без защиты от влаги).
-
Межповерочный интервал: 2 года.
-
Виброзащита: класс L3 (устойчивость к вибрационным нагрузкам).
-
Климатическое исполнение: группа В3 по ГОСТ Р 52931; УХЛ категории 3.1 по ГОСТ 15150.
-
Гарантия: 2 года.
Принцип работы
Действие манометра основано на деформации чувствительного элемента — трубки Бурдона. Под воздействием давления свободный конец трубки перемещается и через трибко‑секторный механизм передаёт движение стрелке, которая указывает значение давления на шкале.
Конструктивные особенности
-
Стальной корпус обеспечивает прочность и долговечность прибора.
-
Минеральное стекло защищает циферблат от механических повреждений.
-
Алюминиевый циферблат с контрастной разметкой гарантирует чёткое считывание показаний.
-
Радиальное расположение штуцера упрощает монтаж в стандартных инженерных узлах.
-
Широкий температурный диапазон эксплуатации позволяет использовать манометр в суровых климатических условиях.
-
Устойчивость к вибрации (класс L3) обеспечивает стабильную работу в условиях динамических нагрузок.
-
Высокая точность измерений (класс 1,5) подходит для ответственных задач в промышленности и ЖКХ.
Области применения
-
системы холодного и горячего водоснабжения;
-
контуры отопления и теплоснабжения;
-
системы вентиляции и кондиционирования воздуха;
-
пневматические и гидравлические системы промышленного оборудования;
-
контроль давления в резервуарах, трубопроводах, компрессорных установках;
-
использование в машиностроении, энергетике, химической промышленности.
