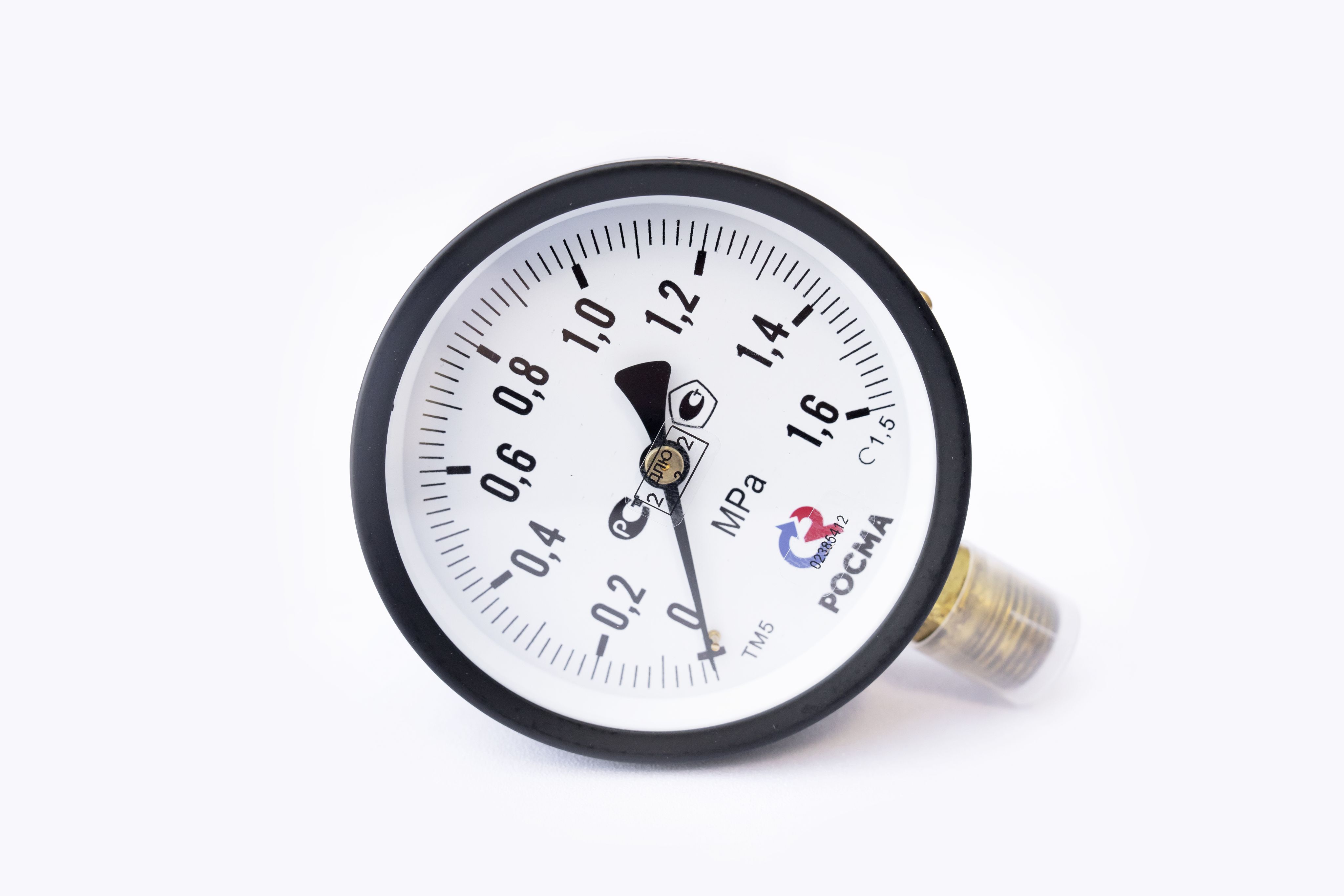

Манометр ТМ‑510Р.00 (М2) общетехнический прибор для измерения избыточного давления жидких и газообразных сред, неагрессивных к медным сплавам. Подходит для эксплуатации в системах теплоснабжения, водоснабжения, вентиляции, а также в промышленности (машиностроении, химической и нефтегазовой отраслях).
Основные характеристики
-
Модель: ТМ‑510Р.00 (М2).
-
Бренд: РОСМА.
-
Страна производства: Россия.
-
Диаметр корпуса: 100 мм.
-
Диапазон измерения давления: 0–1,6 МПа (0–16 бар, 0–16 кгс/см²).
-
Присоединительный размер: G1/2" (трубная резьба).
-
Тип присоединения: радиальный (штуцер расположен снизу корпуса).
-
Класс точности: 1,5.
-
Максимальная температура измеряемой среды: +150 °C.
-
Рабочий диапазон температуры окружающей среды: от −60 °C до +60 °C.
-
Материал корпуса: сталь.
-
Чувствительный элемент: трубка Бурдона из медного сплава.
-
Материал штуцера: медный сплав.
-
Циферблат: алюминий с чёрной шкалой на белом фоне.
-
Стекло: минеральное.
-
Степень защиты корпуса: IP40 (защита от попадания твёрдых частиц размером более 1 мм, без защиты от влаги).
-
Межповерочный интервал: 2 года.
-
Климатическое исполнение: группа В3 по ГОСТ Р 52931, УХЛ категории 3.1 по ГОСТ 15150.
-
Виброзащита: L3 по ГОСТ Р 52931-2008.
Принцип работы
Манометр функционирует на основе деформации чувствительного элемента — трубки Бурдона. Под действием давления свободный конец трубки перемещается, передавая движение через специальный механизм на стрелку, которая показывает значение давления на шкале.
Конструктивные особенности
-
Прочный стальной корпус обеспечивает долговечность и устойчивость к внешним воздействиям.
-
Минеральное стекло защищает шкалу от механических повреждений.
-
Алюминиевый циферблат с контрастной разметкой гарантирует чёткость показаний.
-
Радиальное подключение упрощает монтаж в стандартных инженерных узлах.
-
Широкий температурный диапазон позволяет использовать прибор в суровых климатических условиях.
-
Высокая точность (класс 1,5) подходит для ответственных задач в промышленности и ЖКХ.
-
Устойчивость к вибрации (класс L3) обеспечивает стабильную работу в условиях динамических нагрузок.
Области применения
-
системы холодного и горячего водоснабжения;
-
контуры отопления и теплоснабжения;
-
системы вентиляции и кондиционирования воздуха (HVAC);
-
пневматические системы и компрессорные установки;
-
гидравлические системы промышленного оборудования;
-
контроль давления в резервуарах и трубопроводах;
-
использование в машиностроении, энергетике, химической и нефтегазовой промышленности.
