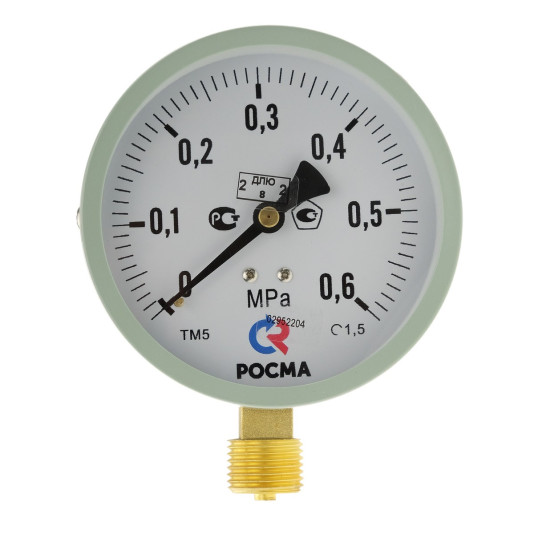

Манометр ТМ‑510Р М2 (100 мм, 1/2", 0–0,6 МПа) — общетехнический прибор для измерения избыточного давления неагрессивных к медным сплавам жидких и газообразных сред. Подходит для систем водоснабжения, отопления, вентиляции, кондиционирования, а также промышленного оборудования.
Основные характеристики
-
Модель: ТМ‑510Р М2.
-
Бренд: РОСМА.
-
Страна производства: Россия.
-
Диаметр корпуса: 100 мм.
-
Диапазон измерения давления: 0–0,6 МПа (0–6 бар).
-
Присоединительный размер: 1/2" (G1/2, трубная резьба).
-
Тип присоединения: радиальный (штуцер расположен снизу корпуса).
-
Класс точности: 1,5.
-
Максимальная температура измеряемой среды: +150 °C.
-
Рабочий диапазон температуры окружающей среды: от −60 °C до +60 °C.
-
Материал корпуса: сталь.
-
Чувствительный элемент: трубка Бурдона из медного сплава.
-
Материал штуцера: медный сплав.
-
Циферблат: алюминий с чёрной шкалой на белом фоне.
-
Стекло: минеральное.
-
Степень защиты корпуса: IP40 (защита от попадания твёрдых частиц размером более 1 мм, без защиты от влаги).
-
Межповерочный интервал: 2 года.
-
Назначение: для невязких и некристаллизующихся сред (вода, воздух, газы, масла и т. д., не агрессивных к медным сплавам).
Принцип работы
Манометр работает на основе деформации чувствительного элемента — трубки Бурдона. Под действием давления свободный конец трубки перемещается, передавая движение через специальный механизм на стрелку, которая показывает значение давления на шкале.
Конструктивные особенности
-
Прочный стальной корпус обеспечивает долговечность и устойчивость к внешним воздействиям.
-
Минеральное стекло защищает шкалу от механических повреждений.
-
Алюминиевый циферблат с контрастной разметкой гарантирует чёткость показаний.
-
Радиальное подключение (нижнее расположение штуцера) упрощает монтаж в стандартных инженерных узлах.
-
Широкий температурный диапазон позволяет использовать прибор в суровых климатических условиях.
-
Высокая точность (класс 1,5) подходит для ответственных задач в промышленности и ЖКХ.
Области применения
-
системы холодного и горячего водоснабжения;
-
контуры отопления и теплоснабжения;
-
системы вентиляции и кондиционирования воздуха (HVAC);
-
пневматические системы и компрессорные установки;
-
гидравлические системы промышленного оборудования;
-
контроль давления в резервуарах и трубопроводах;
-
использование в машиностроении, энергетике и других отраслях.
