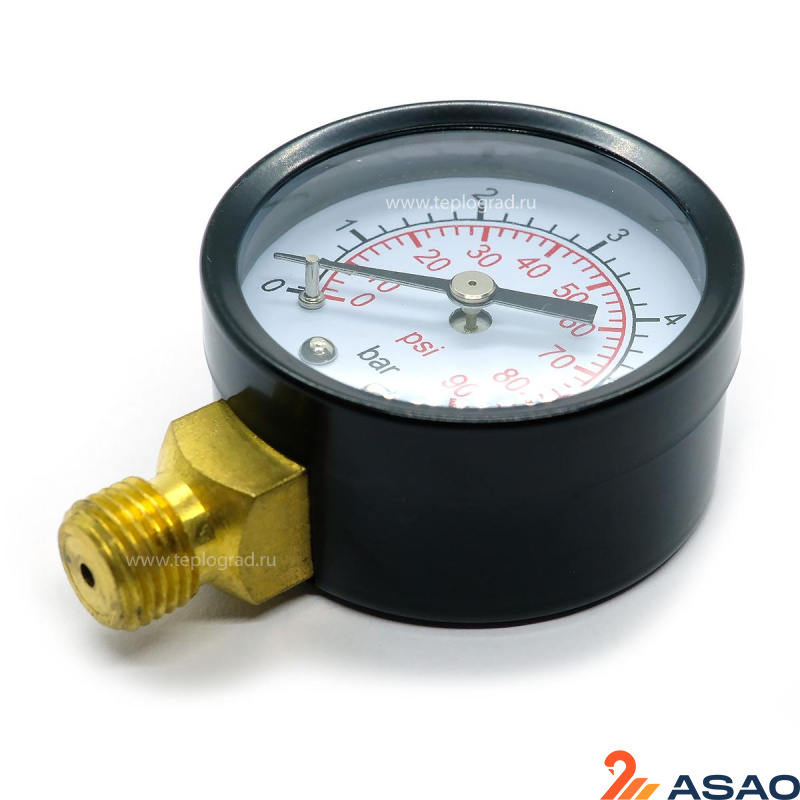

Манометр TIM 6 bar (D50 мм, 1/4" Н) радиальный аналоговый прибор для измерения давления в гидравлических и газовых системах. Подходит для контроля параметров в системах водоснабжения, отопления и других инженерных сетях.
Основные характеристики
-
Модель: Y‑50‑6.
-
Бренд: TIM.
-
Страна производства: Китай.
-
Диапазон измерения давления: 0–6 бар.
-
Диаметр корпуса: 50 мм.
-
Тип соединения: нижнее (Н), резьба 1/4" (наружная).
-
Расположение штуцера: нижнее, радиальное подключение.
-
Принцип работы: основан на упругой деформации трубчатой пружины (механический, деформационный тип).
-
Измеряемые среды: вода, водно‑гликолевые смеси, газы (в соответствии с совместимостью материалов).
-
Максимальная температура рабочей среды: 120 °C.
-
Диапазон температуры окружающей среды: от −20 °C до +60 °C.
-
Класс точности: 1,5.
-
Степень защиты: IP31 (защита от пыли и брызг).
-
Материал корпуса: металл.
-
Защитное покрытие шкалы: стекло.
-
Срок эксплуатации: 5 лет.
-
Поверка: не предусмотрена.
Конструктивные особенности
-
Радиальное подключение. Штуцер расположен снизу корпуса — это удобно для монтажа в стандартных инженерных узлах.
-
Компактные размеры. Диаметр 50 мм позволяет устанавливать прибор в ограниченном пространстве.
-
Прочность. Металлический корпус устойчив к механическим воздействиям и коррозии.
-
Чёткая индикация. Контрастная шкала с крупными цифрами и метками обеспечивает удобное считывание показаний.
-
Устойчивость к температурным перепадам. Рабочий диапазон температур позволяет использовать манометр в системах горячего водоснабжения и отопления.
-
Надёжность. Простая механическая конструкция снижает вероятность отказов и продлевает срок службы.
Области применения
-
контроль давления в системах холодного и горячего водоснабжения;
-
мониторинг давления в контурах систем отопления (в т. ч. в группах безопасности);
-
использование в газовых сетях низкого давления (при соответствии среды);
-
установка на редукторы давления, подпиточные клапаны, фильтры и другие элементы инженерных систем;
-
применение в насосных станциях и с отдельными насосами;
-
контроль работы гидроаккумуляторов;
-
эксплуатация в инженерных узлах жилых, коммерческих и промышленных объектов.
