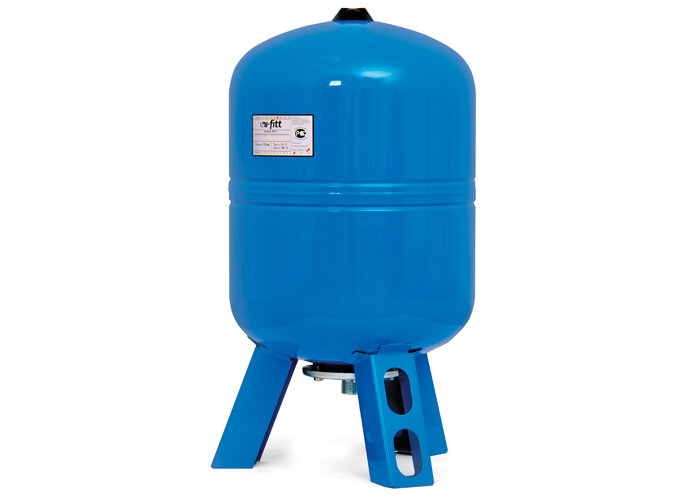

Вертикальный гидроаккуммулятор Uni-Fitt 80 литров (WAV80-U) предназначен для поддержания рабочего давления и предотвращения разрушения системы от гидравлического удара.
Конструкция
Корпус мембранного бака Юни-Фитт для водоснабжения изготовлен из прочной высококачественной стали с эпоксиполиполиэфирным наружным покрытием синего цвета и рассчитан на многолетнюю эксплуатацию. Заменяемая мембрана выполнена из EPDM. Мембрана разделяет бак на две камеры: воздушную (полость между металлическим корпусом и мембраной) и водяную (внутренняя полость самой мембраны). Вода находится внутри мембраны и не контактирует с металлическими стенками бака.
Мембранный бак Uni-Fitt WAV80-U имеет вертикальное исполнение и предназначен для напольного монтажа. Подключение к системе расположено снизу бака и имеет размер 3/4" с наружной резьбой. Бак снабжён держателем мембраны 3/4" НР x 1/2" ВР, к которому можно подключить реле давления и манометр или необходимо заглушить с применением льна или ФУМ-ленты.
Габариты
Мембранный бак для водоснабжения Uni-Fitt WAV80-U имеет объём 80 литров. Высота бака 80,7 см, диаметр 41 см. Весит гидроаккумулятор 11,6 кг.
Условия эксплуатации
В качестве рабочей среды допустимо использовать воду с температурой от +1°C до +100°C. Рабочее давление не должно превышать 10 бар. Предварительное давление воздушной полости составляет 1,5 бара.
Указания по монтажу и эксплуатации гидроаккумуляторов Юни-Фитт
- Место установки бака Uni-Fitt необходимо выбрать так, чтобы предохранить его от ударов, производственной вибрации, воздействия атмосферных осадков. Любой удар или механическое воздействие могут привести к нарушению герметичности и как следствие выхода из строя расширительного бака.
- Максимальное рабочее давление бака должно быть больше, чем рабочее давление в системе водоснабжения с учётом статического давления системы.
- Перед установкой бака необходимо настроить давление в воздушной полости мембранного бака, для чего подключить компрессор к ниппелю бака и накачать бак воздухом до расчетного давления.
- При испытании системы водоснабжения давлением, превышающим максимальное рабочее давление бака, необходимо отсоединить бак и заглушить подводящий трубопровод.
- Настройка давления в воздушной полости установленного бака производится на опорожнённой системе или на мембранном баке отключенным от системы водоснабжения.
- При эксплуатации мембранного бака не реже 1 раза в месяц проверяйте давление в воздушной полости.
- Периодически (один раз в год) проводите профилактический осмотр бака.
- Не допускайте замерзания воды в расширительном баке.
