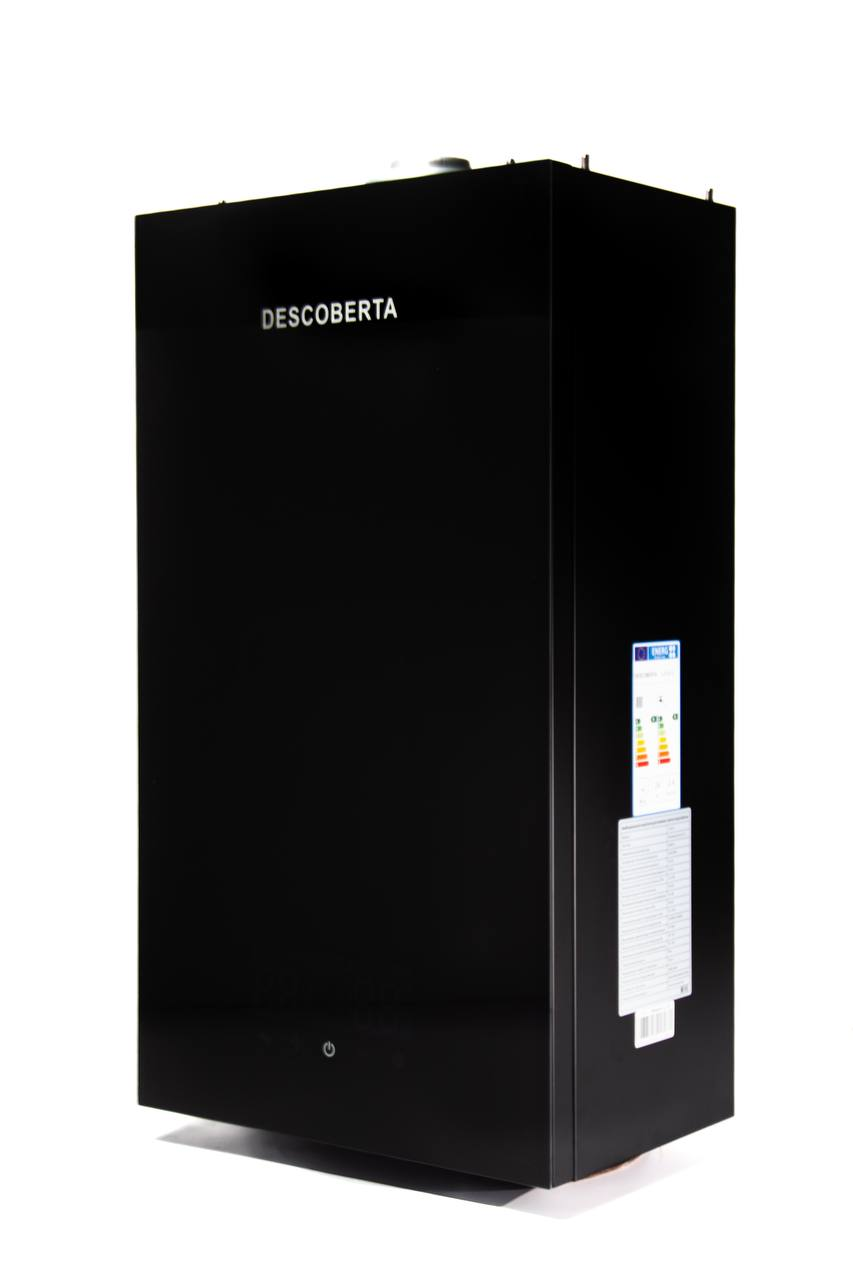

Газовый котёл Descoberta L1P24‑E

Настенный двухконтурный газовый котёл для отопления и горячего водоснабжения с закрытой камерой сгорания. Отличается компактными размерами и лаконичным дизайном.

Основные характеристики

• Вид топлива: природный газ (ГОСТ 5542‑87).

• Мощность:

  • номинальная максимальная тепловая мощность: 24 кВт;

  • номинальная минимальная тепловая мощность: 9,3 кВт.

• Отапливаемая площадь: 60–200 м².

• Количество контуров: два (отопление и ГВС).

• Камера сгорания: закрытая, с принудительной подачей воздуха и отводом продуктов сгорания.

• Давление газа:

  • номинальное: 2000 Па;

  • рабочий диапазон: 1500–3000 Па.

• КПД: не менее 92 %.

• Температура:

  • отопления (радиаторы): 30–80 °C;

  • отопления («тёплые полы»): 30–60 °C;

  • ГВС: 30–60 °C.

• Давление в системах:

  • максимальное давление в системе отопления: 0,3 МПа (3 бар);

  • диапазон давления воды: 0,02–0,6 МПа (0,2–6 бар).

• Производительность ГВС: 12 кг/мин (≈12 л/мин) при Δt = 25 °C.

• Поток воды:

  • минимальный расход при запуске: 3,5 л/мин;

  • минимальный расход при закрытии: 2,5 л/мин.

• Расширительный бак:

  • объём: 6 л;

  • предварительно накачанное давление: 0,1 МПа (1 бар).

• Электрические параметры:

  • напряжение: 220 В, 50 Гц;

  • потребляемая мощность: 0,16 кВт (160 Вт);

  • класс защиты от удара электрическим током: тип I;

  • класс водостойкости: IPX4.

• Расход газа: максимальный расход природного газа — 2,32 м³/ч.

• Размеры соединений:

  • коаксиальный дымоход: 60/100 мм;

  • вода для ГВС: ¾″;

  • отопление: 1″;

  • газ: 1″.

• Габариты (В×Ш×Г): 700×430×255 мм.

• Вес: 26,9 кг.

• Класс энергоэффективности: 2.

Особенности конструкции

• Теплообменники:

  • первичный — медный;

  • вторичный (для ГВС) — из нержавеющей стали.

• Гидрогруппа из композитных материалов, устойчивых к некачественной воде.

• Боковой расширительный бак.

• Откидной блок с платой управления — упрощает обслуживание.

• Лёгкий доступ к узлам: фронтальная, боковые панели и крышка камеры сгорания легко снимаются.

• Компоненты:

  • газовый клапан и насос Shinhoo/Erco;

  • три электрода (ионизационный + два для розжига);

  • турбинный датчик протока (расходомер);

  • автоматический байпас.

• Управление: цифровая индикация температуры, импульсное автоматическое зажигание.

Системы защиты

• От замерзания: автоматический запуск при температуре теплоносителя +5 °C, работа на минимальной мощности до +25 °C.

• От блокировки насоса: включение насоса на 30 секунд каждые 24 часа простоя.

• От перегрева: аварийный термостат блокирует работу котла при +95 °C, сброс при +75 °C.

• Контроль давления:

  • предохранительный клапан при давлении более 3 бар;

  • реле давления при давлении ниже 0,25 бар.

• Газ‑контроль и защита от потери пламени: три попытки розжига при потере пламени.

• Защита дымоудаления: реле давления воздуха блокирует работу при неисправности дымохода или вентилятора.

• Автоматический байпас: защита от отсутствия циркуляции теплоносителя.

Комплектация

В комплект поставки входят:

• газовый котёл;

• инструкция по эксплуатации;

• крепёжные элементы.
